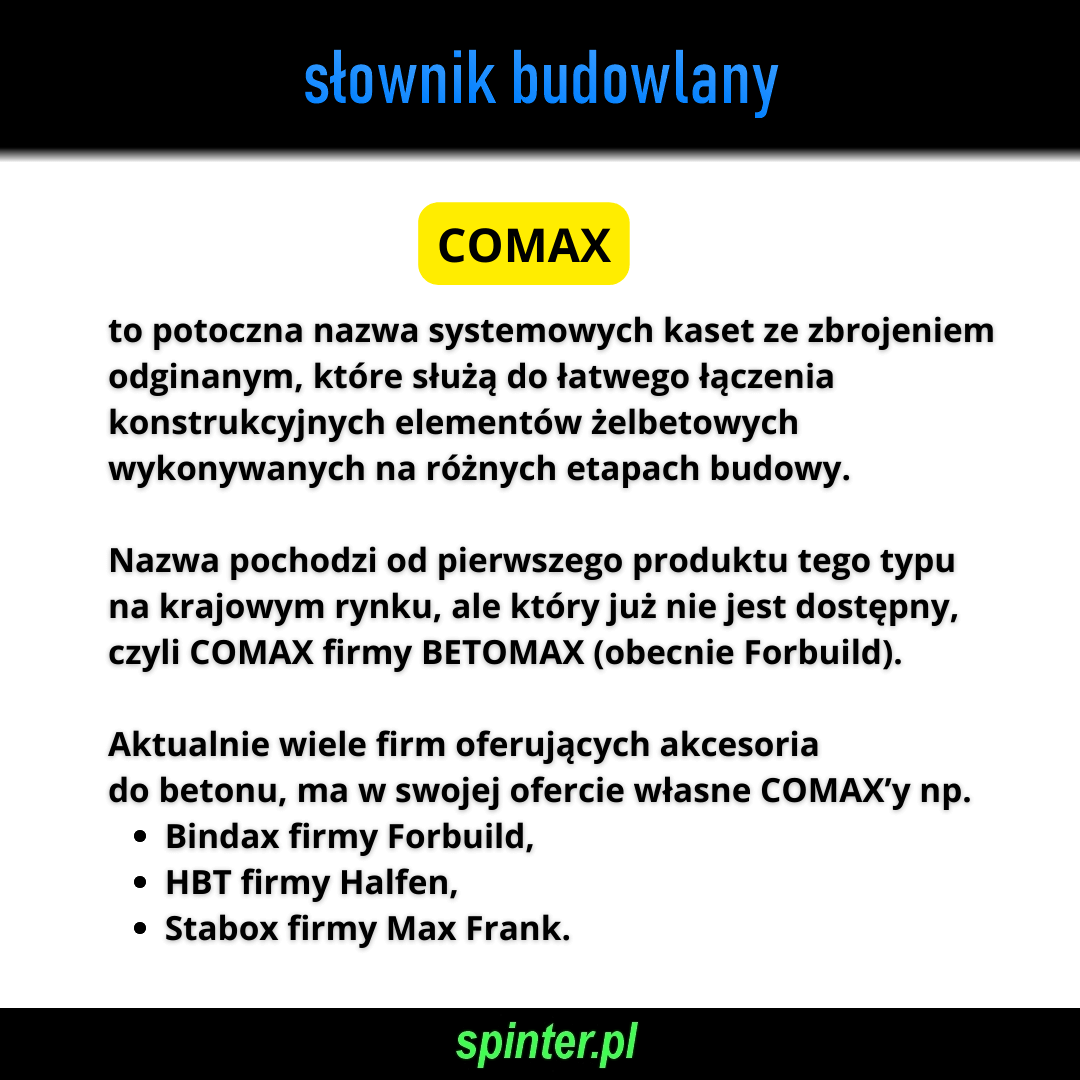

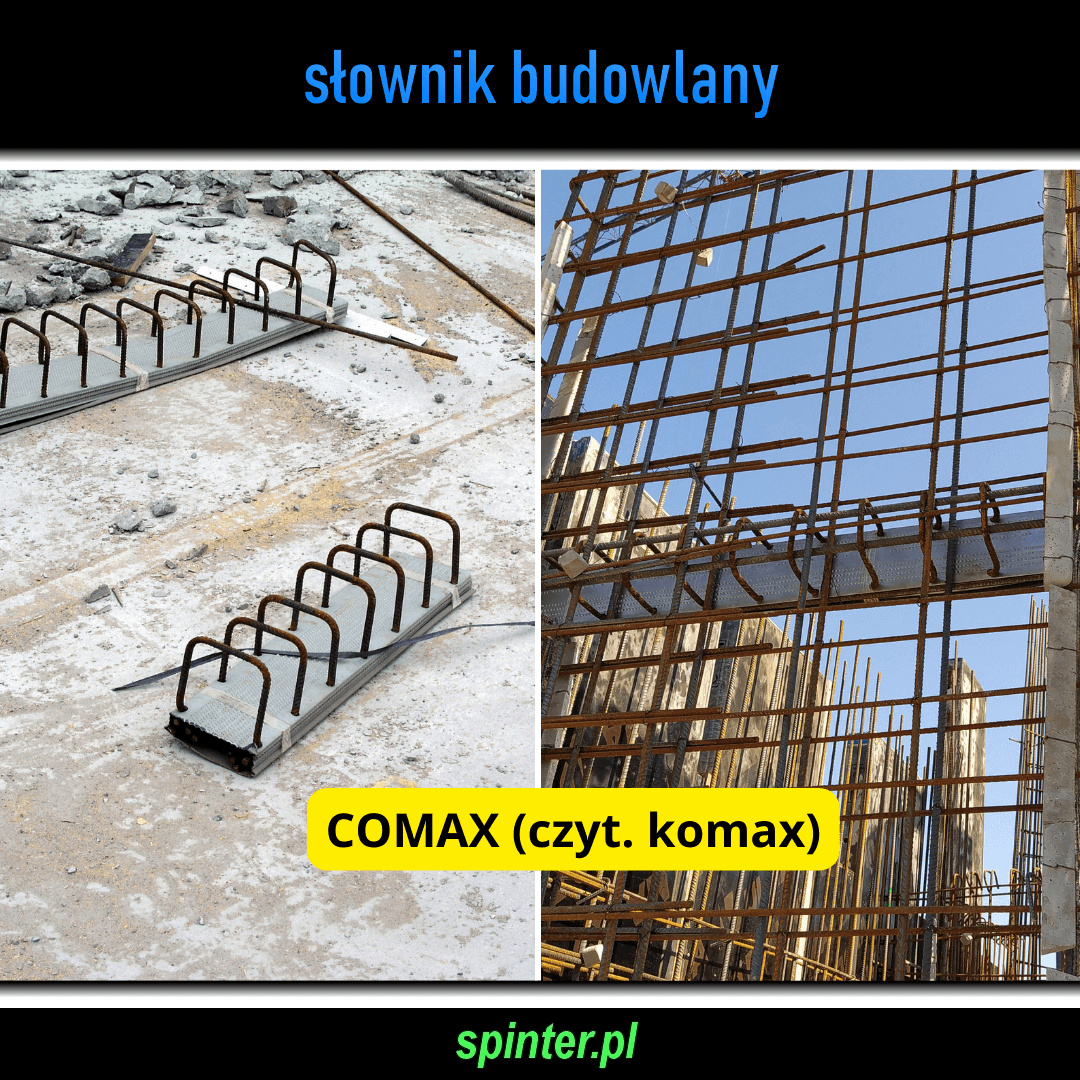

COMAX – to potoczna nazwa systemowych kaset ze zbrojeniem odginanym, które służą do łatwego łączenia konstrukcyjnych elementów żelbetowych wykonywanych na różnych etapach budowy.
Nazwa pochodzi od pierwszego produktu tego typu na krajowym rynku, ale który już nie jest dostępny, czyli COMAX firmy BETOMAX (obecnie Forbuild).
Aktualnie wiele firm oferujących akcesoria do betonu ma w swojej ofercie własne COMAX’y np. – Bindax firmy Forbuild, – HBT firmy Halfen, – Stabox firmy Max Frank.

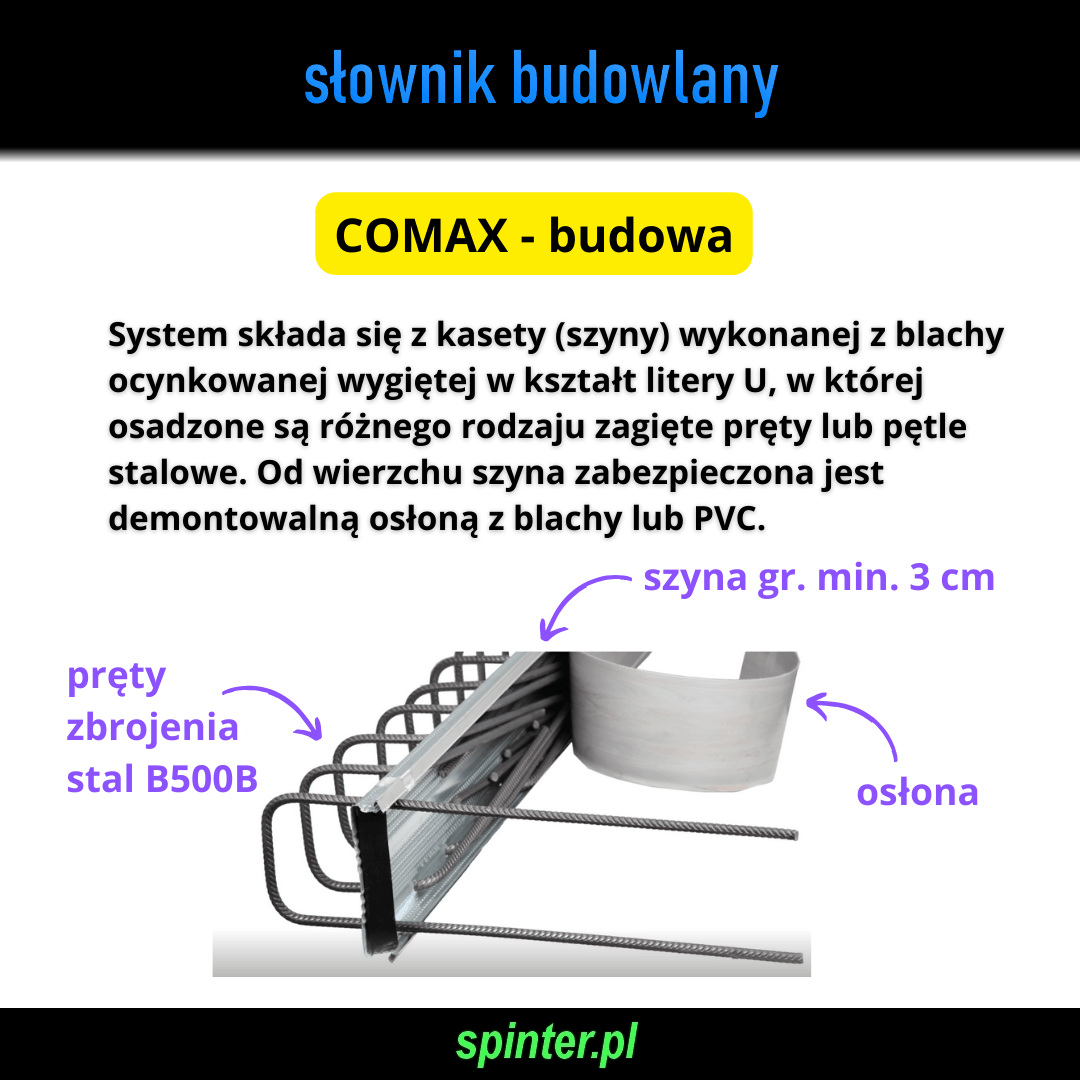

COMAX – budowa: System składa się z kasety (szyny) gr. min. 3 cm wykonywanej z blachy ocynkowanej wygiętej w kształt litery U, w której osadzone są różnego rodzaju zagięte pręty lub pętle ze stali B500B. Od wierzchu szyna zabezpieczona jest demontowalną osłoną z blachy lub PVC.

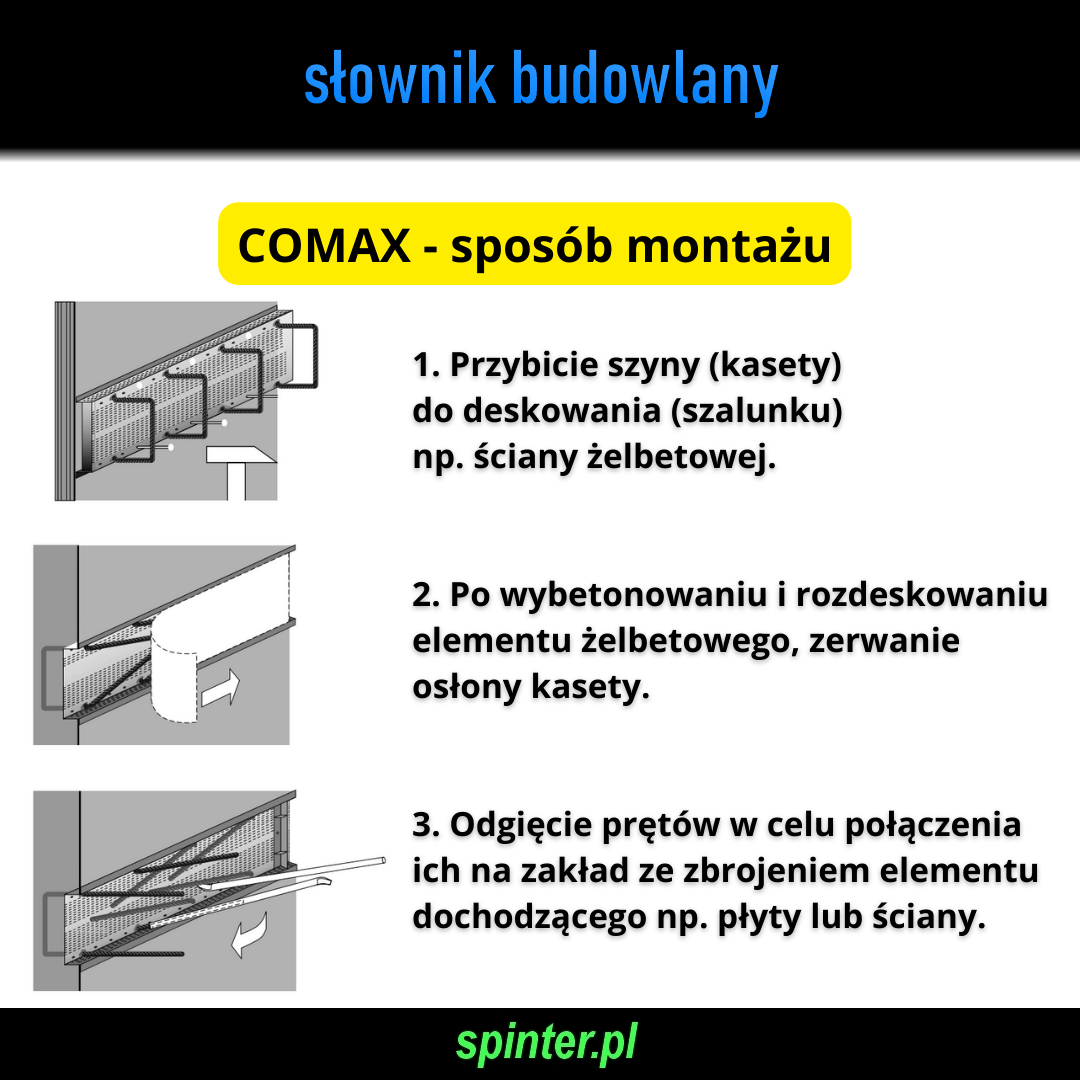

COMAX – sposób montażu: 1. Przybicie szyny (kasety) do deskowania (szalunku) np. ściany żelbetowej. 2. Po wybetonowaniu i rozdeskowaniu elementu żelbetowego, zerwanie osłony kasety. 3. Odgięcie prętów w celu połączenia ich na zakład ze zbrojeniem elementu dochodzącego np. płyty lub ściany.

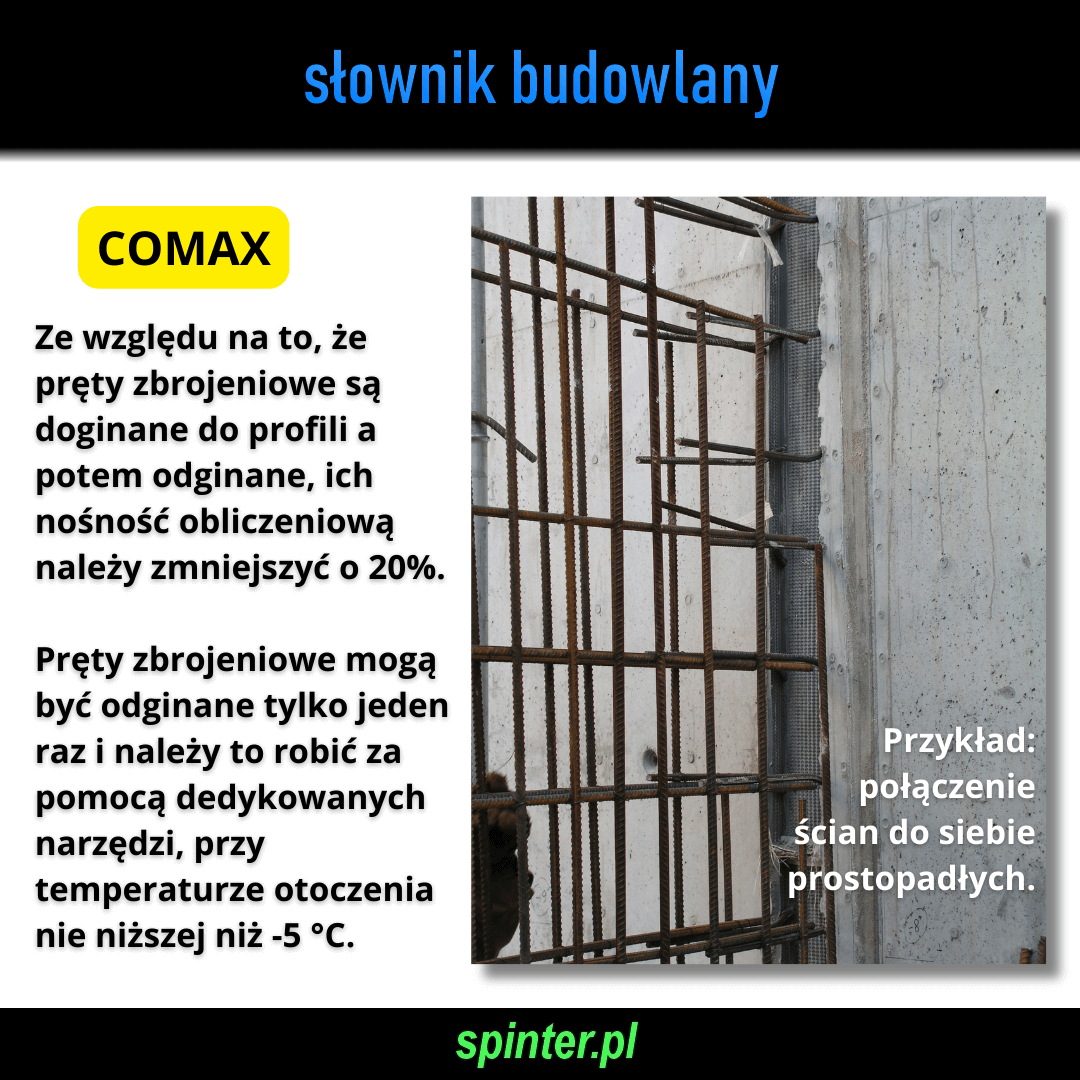

Ze względu na to, że pręty zbrojeniowe są doginane do profili a potem odginane, ich nośność obliczeniową należy zmniejszyć o 20%.
Pręty zbrojeniowe mogą być odginane tylko jeden raz i należy to robić za pomocą dedykowanych narzędzi, przy temperaturze otoczenia nie niższej niż -5 °C.

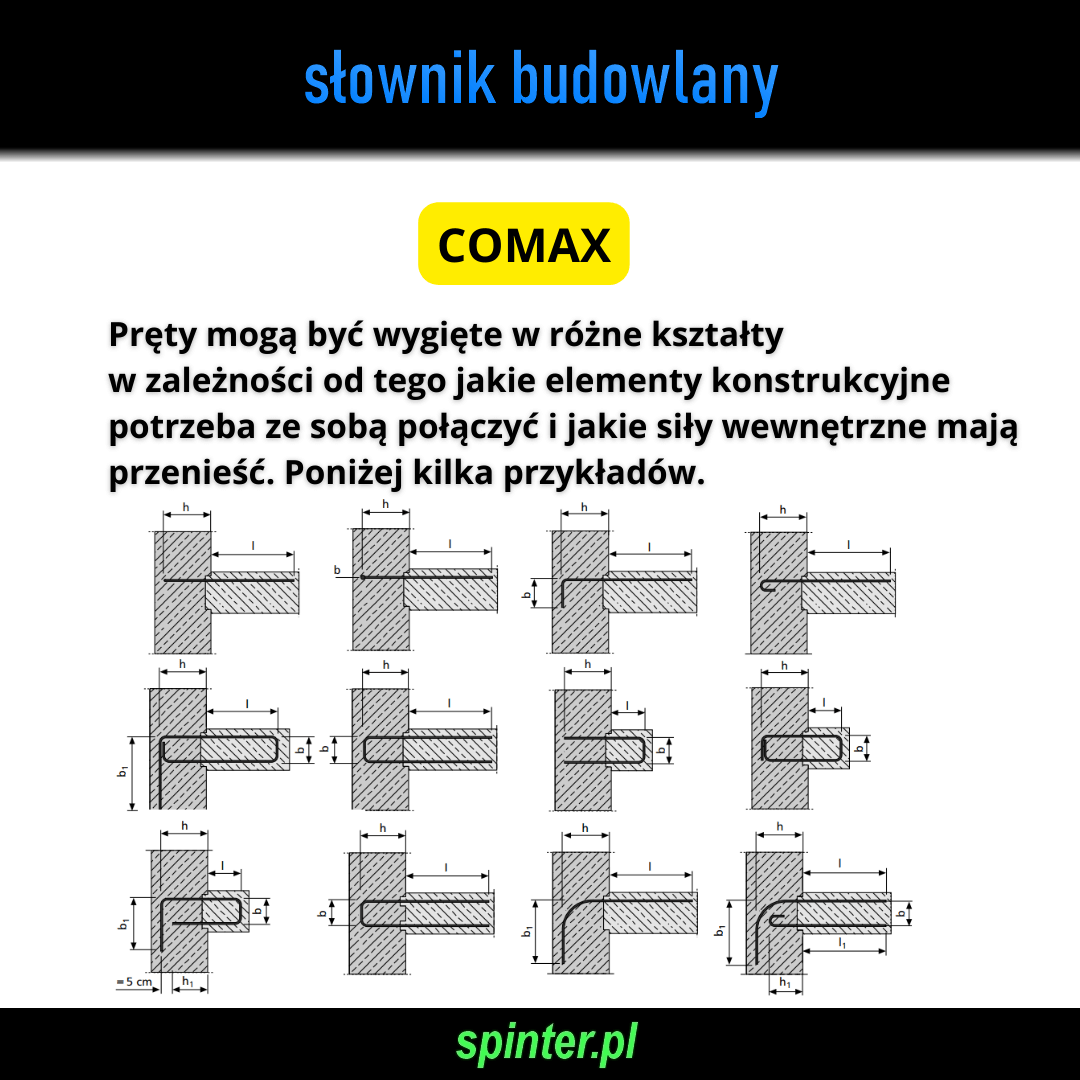

Pręty mogą być wygięte w różne kształty w zależności od tego jakie elementy konstrukcyjne potrzeba ze sobą połączyć i jakie siły wewnętrzne mają przenieść.

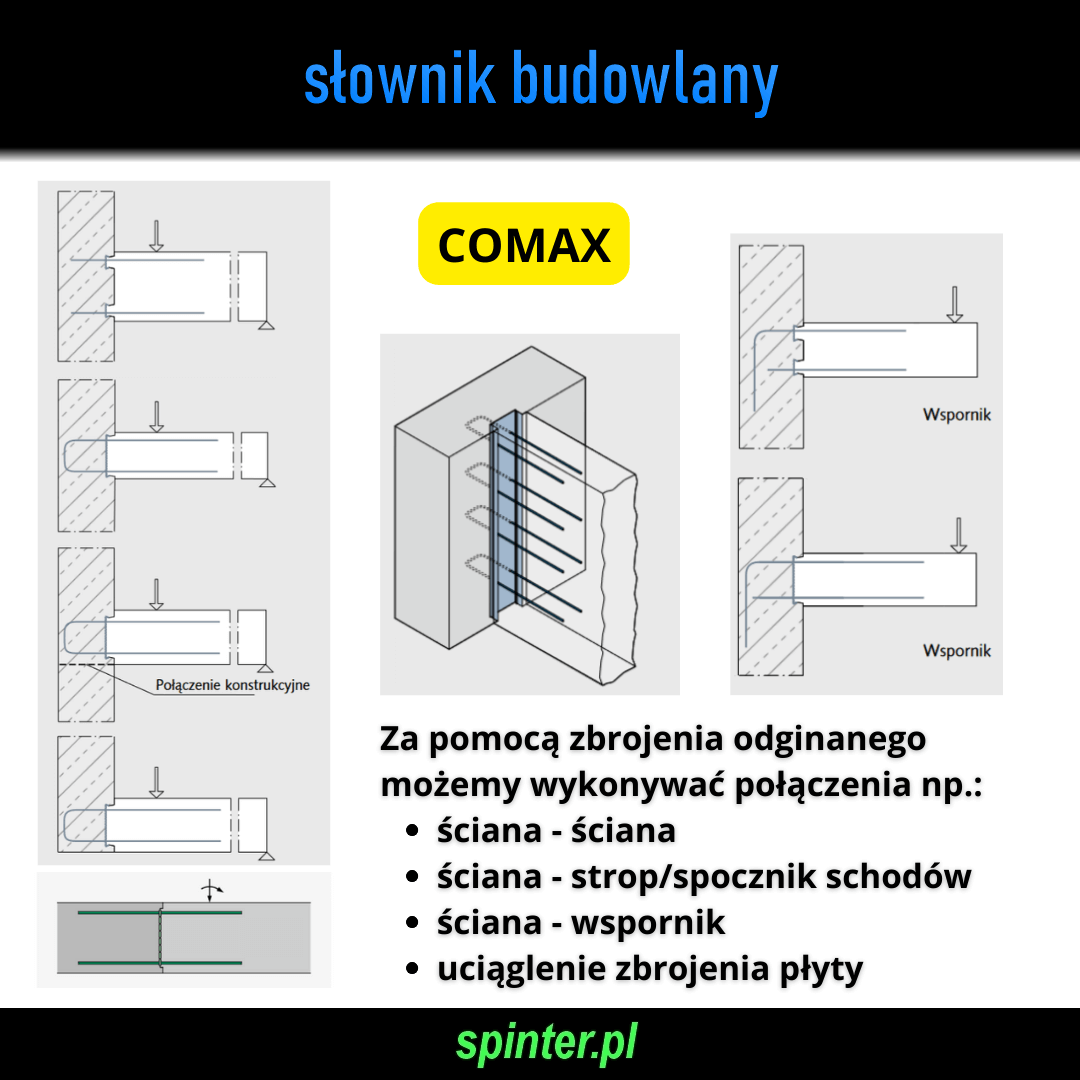

Za pomocą zbrojenia odginanego możemy wykonywać połączenia np. – ściana – ściana, – ściana – strop/spocznik schodów, – ściana – wspornik, – uciąglenie zbrojenia płyty.

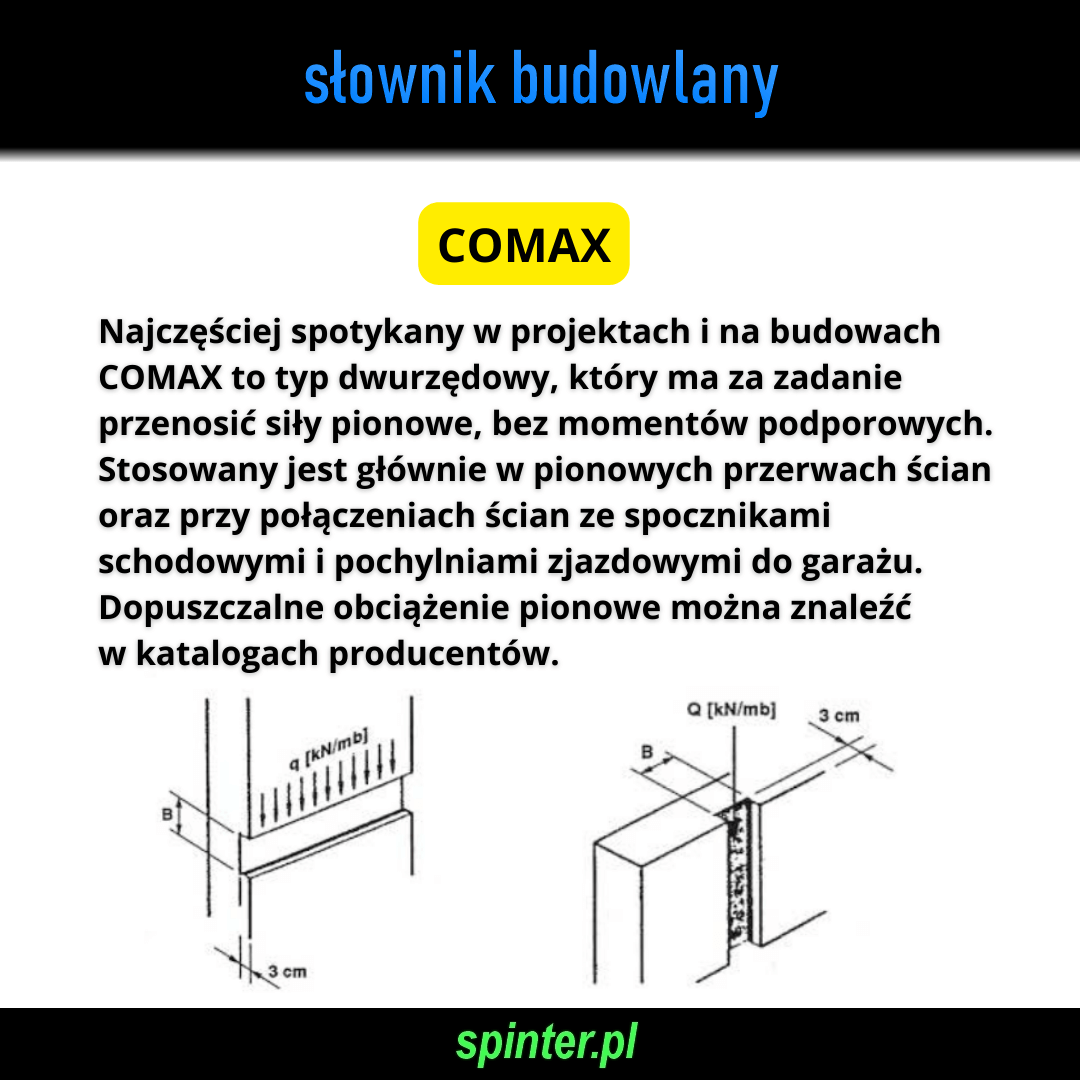

Najczęściej spotykany w projektach i na budowach COMAX to typ dwurzędowy, który ma za zadanie przenosić siły pionowe, bez momentów podporowych. Stosowany jest głównie w pionowych przerwach ścian oraz przy połączeniach ścian ze spocznikami schodowymi i pochylniami zjazdowymi do garażu. Dopuszczalne obciążenie pionowe można znaleźć w katalogach producentów.

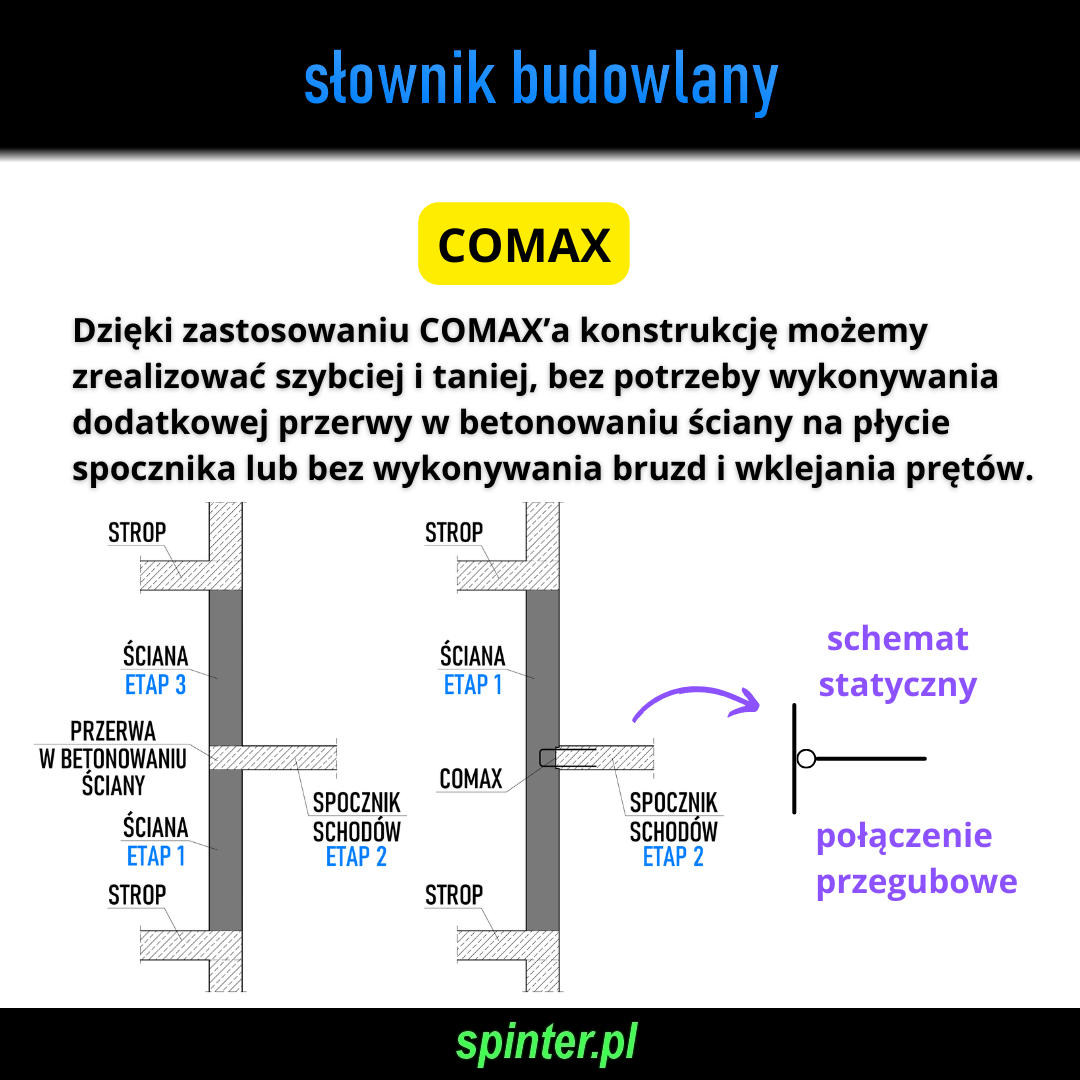

Dzięki zastosowaniu COMAX’a konstrukcję możemy zrealizować szybciej i taniej, bez potrzeby wykonywania dodatkowej przerwy w betonowaniu ściany na płycie spocznika lub bez wykonywania bruzd i wklejania prętów.

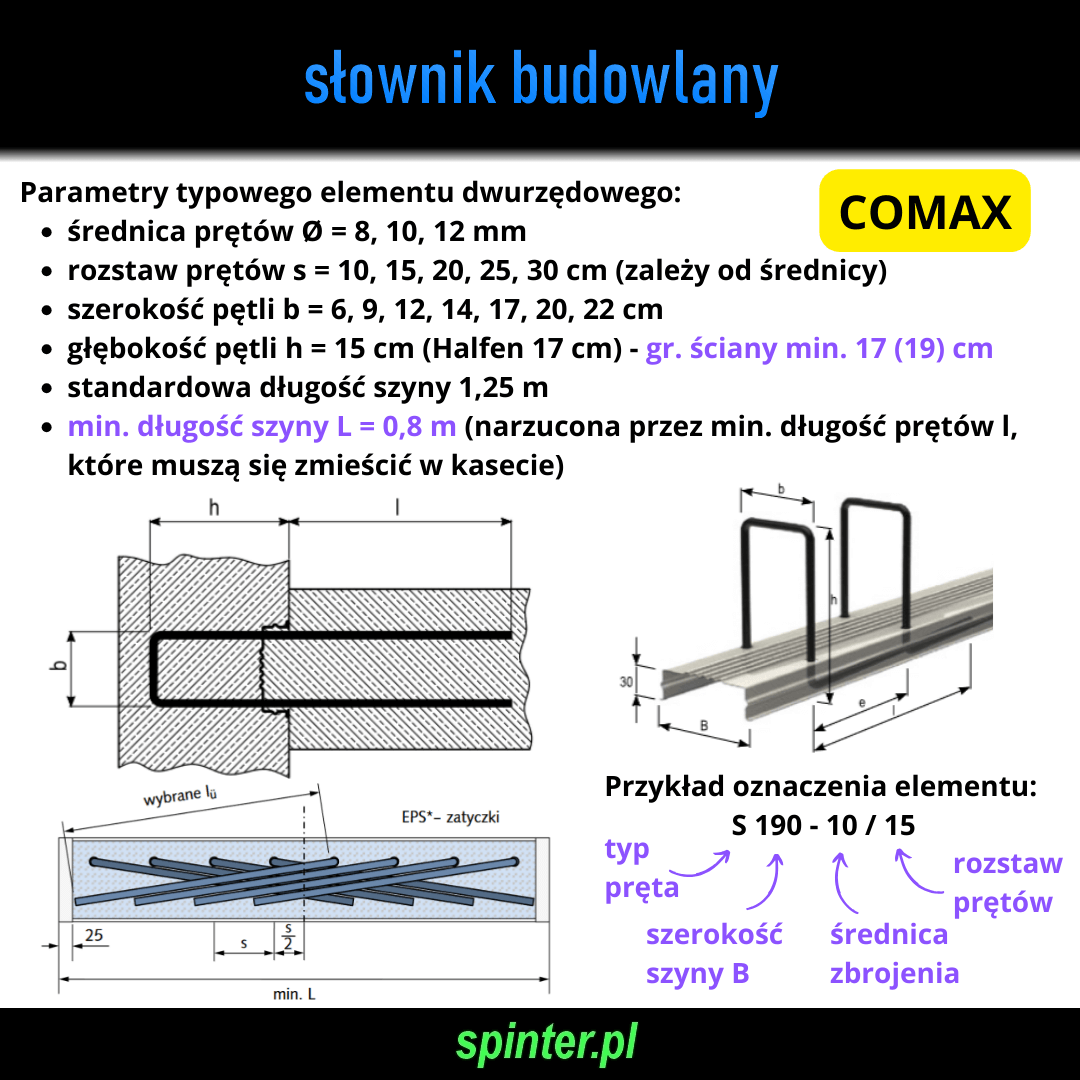

Parametry typowego elementu dwurzędowego: – średnica prętów Ø = 8, 10, 12 mm, – rozstaw prętów s = 10, 15, 20, 25, 30 cm (zależy od średnicy), – szerokość pętli b = 6, 9, 12, 14, 17, 20, 22 cm, – głębokość pętli h = 15 cm (Halfen 17 cm) – uwaga gr. ściany min. 17 (19) cm, – standardowa długość szyny L=0,8 m (narzucona przez min. długość prętów, które muszą się zmieścić w kasecie).
Przykład oznaczenia elementu: S 190 – 10 / 15 gdzie: S – typ pręta, 190 – szerokość szyny B, 10 – średnica zbrojenia, 15 – rozstaw prętów w cm.
