Wybrane kombinacje obliczeniowe wg PN-EN

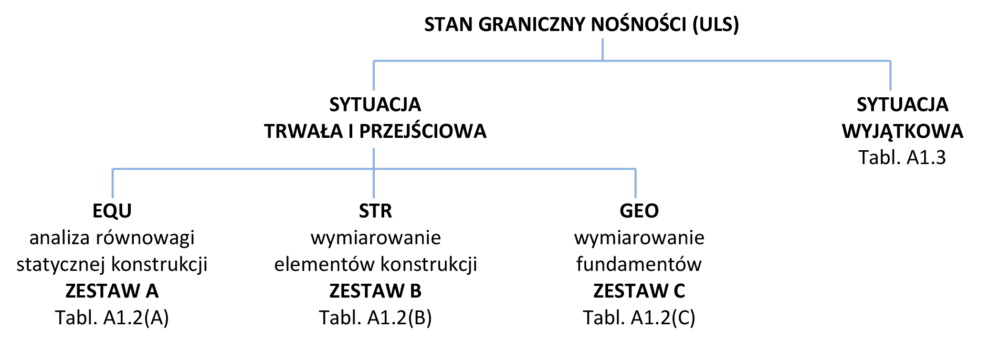

stan-graniczny-nosnosci-ULS

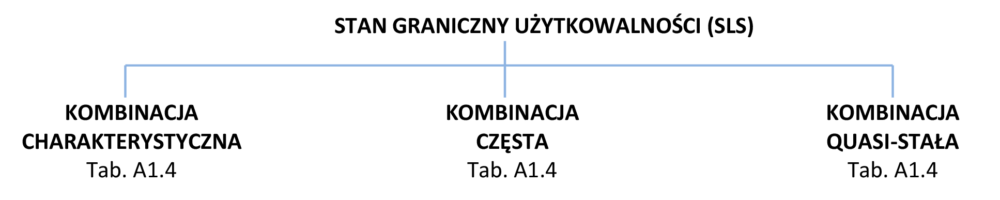

stan-graniczny-uzytkowalnosci-SLS

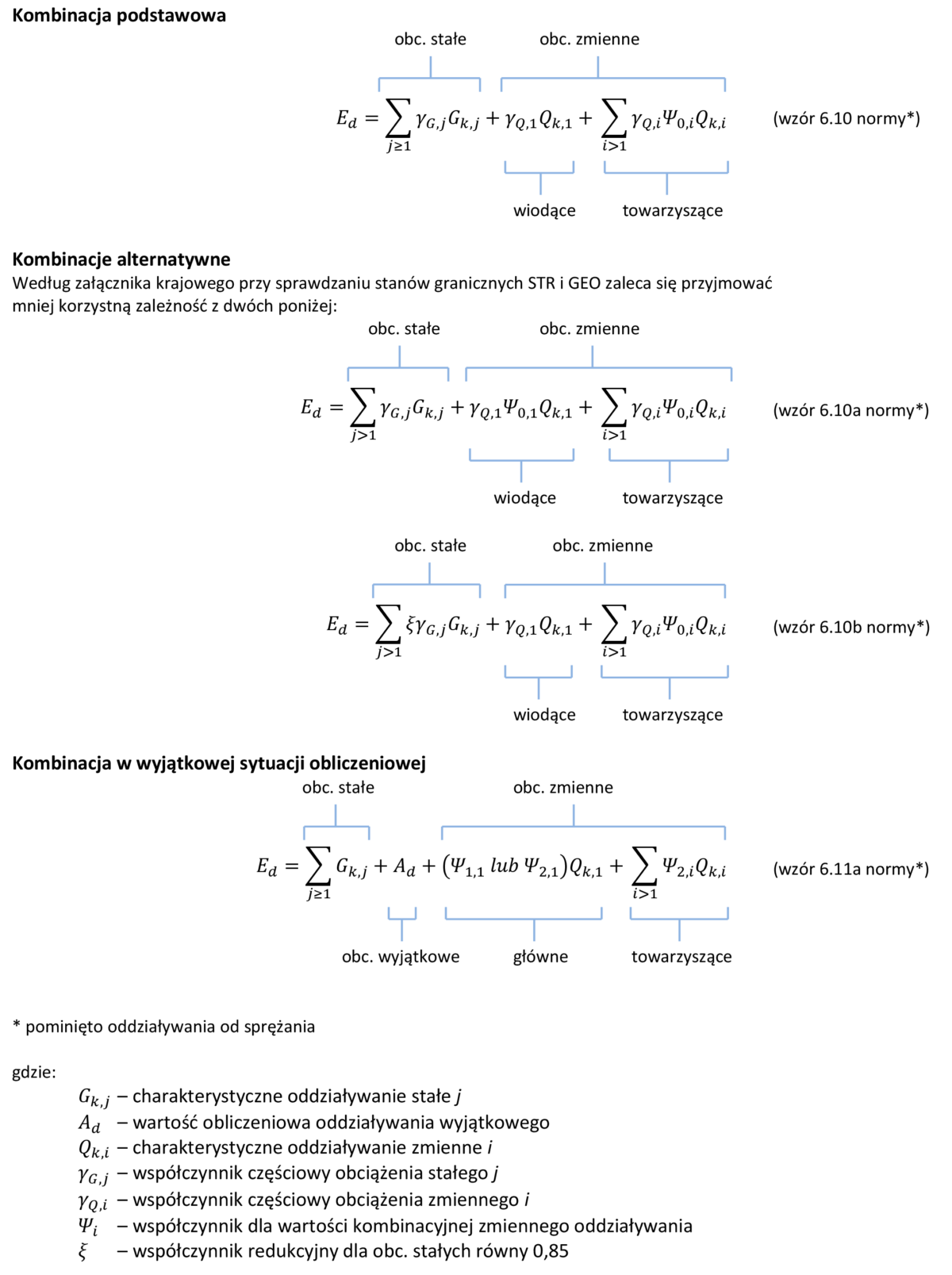

Wzory kombinacji stanu granicznego nośności ULS

kombinacje-uls

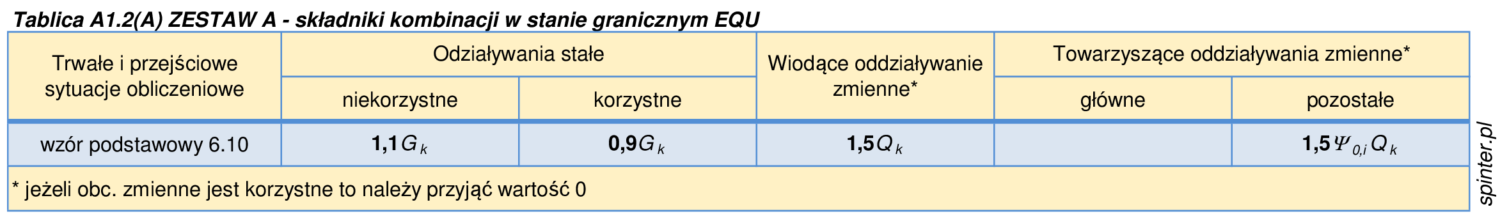

Składniki kombinacji ULS - tabela ZESTAW A (EQU)

tablica-zestaw-A-equ

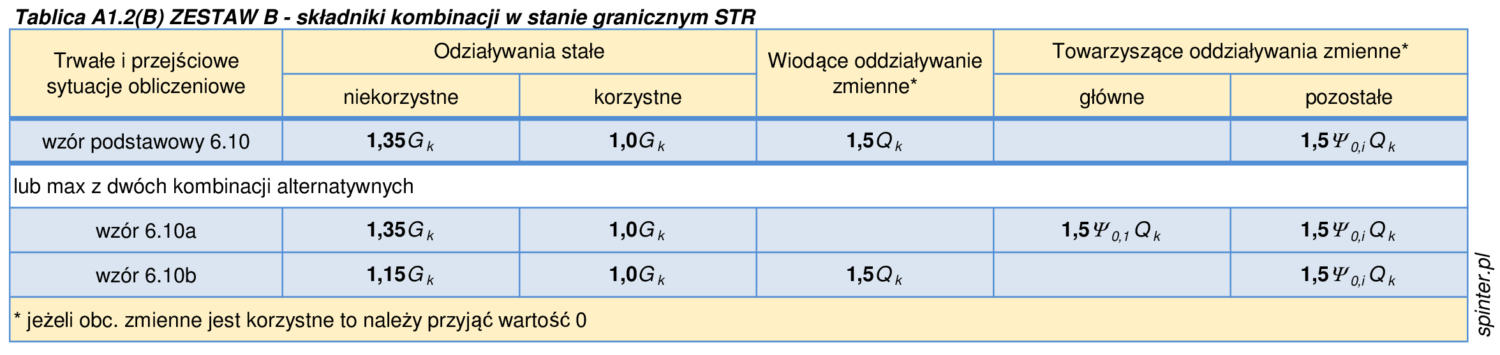

Składniki kombinacji ULS - tabela ZESTAW B (STR)

tablica-zestaw-B-str

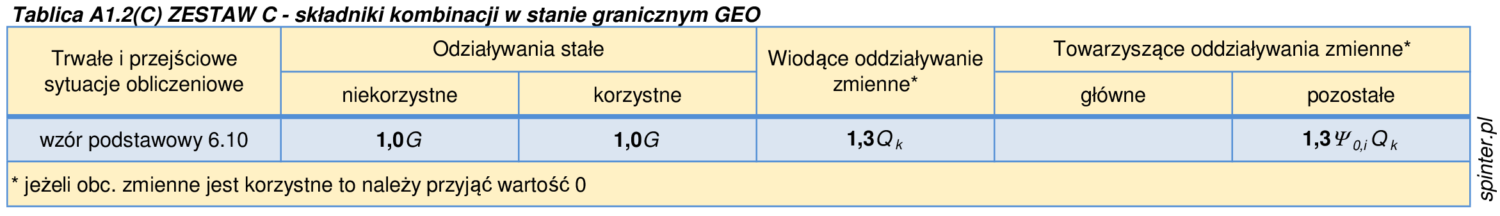

Składniki kombinacji ULS - tabela ZESTAW C (GEO)

tablica-zestaw-C-geo

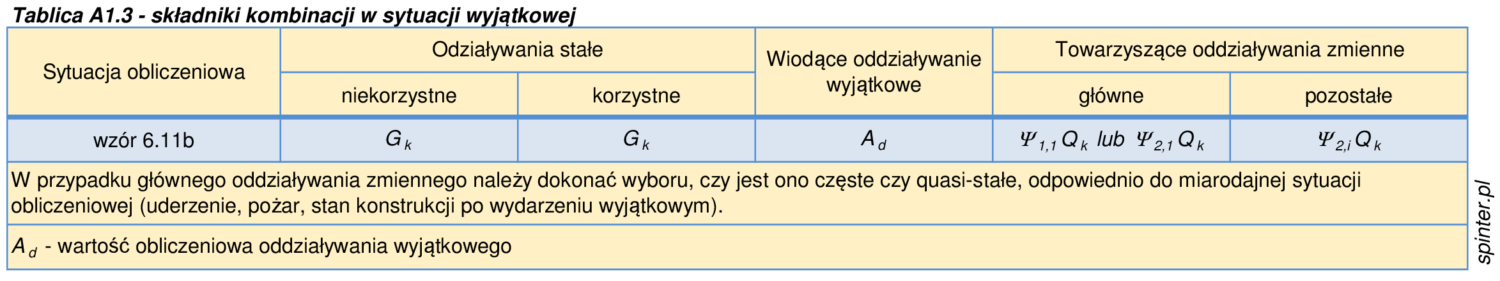

Składniki kombinacji ULS - sytuacja wyjątkowa

tablica-sytuacja-wyjatkowa

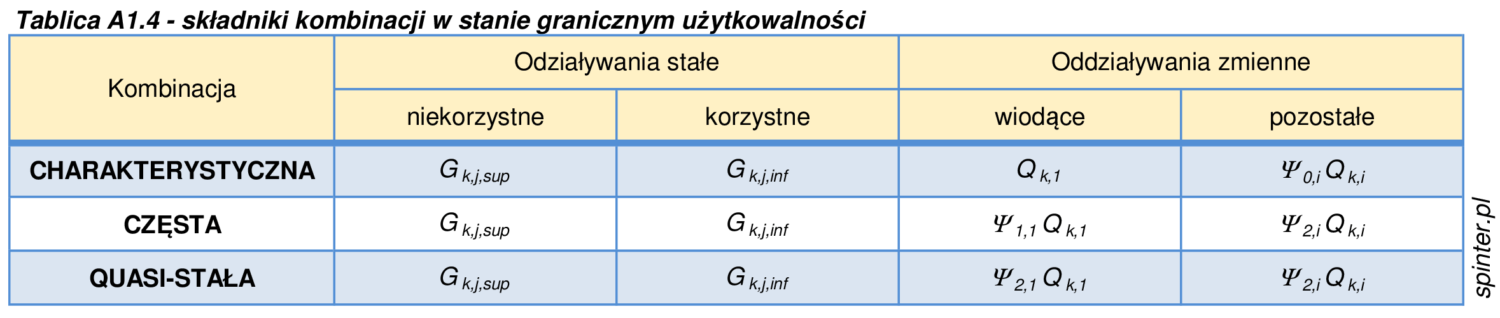

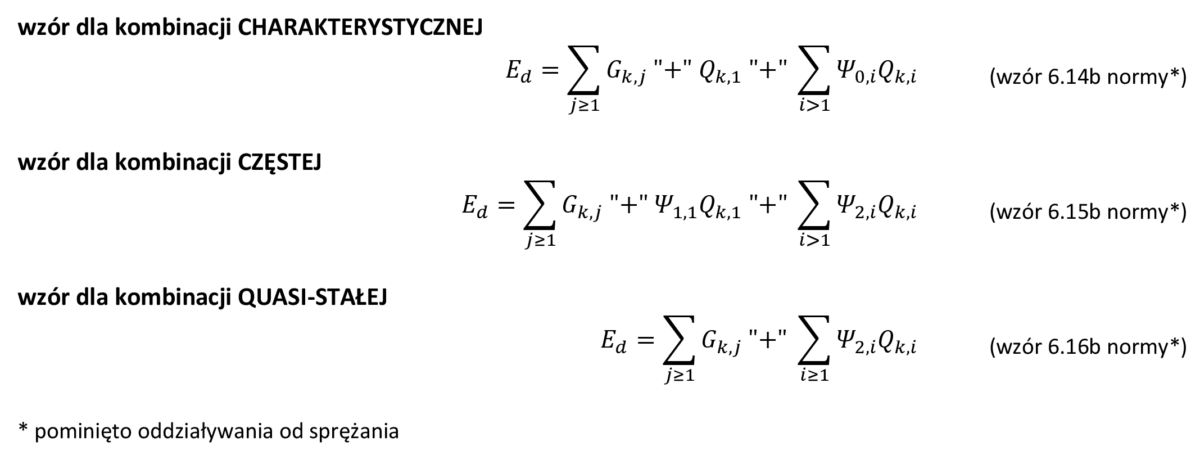

Wzory kombinacji stanu granicznego użytkowalności SLS

kombinacje-sls
tablica-kombinacje-sls

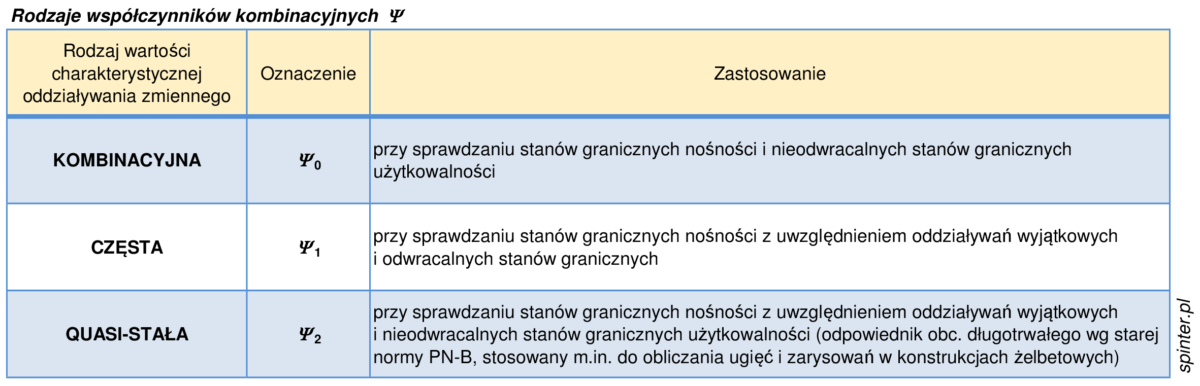

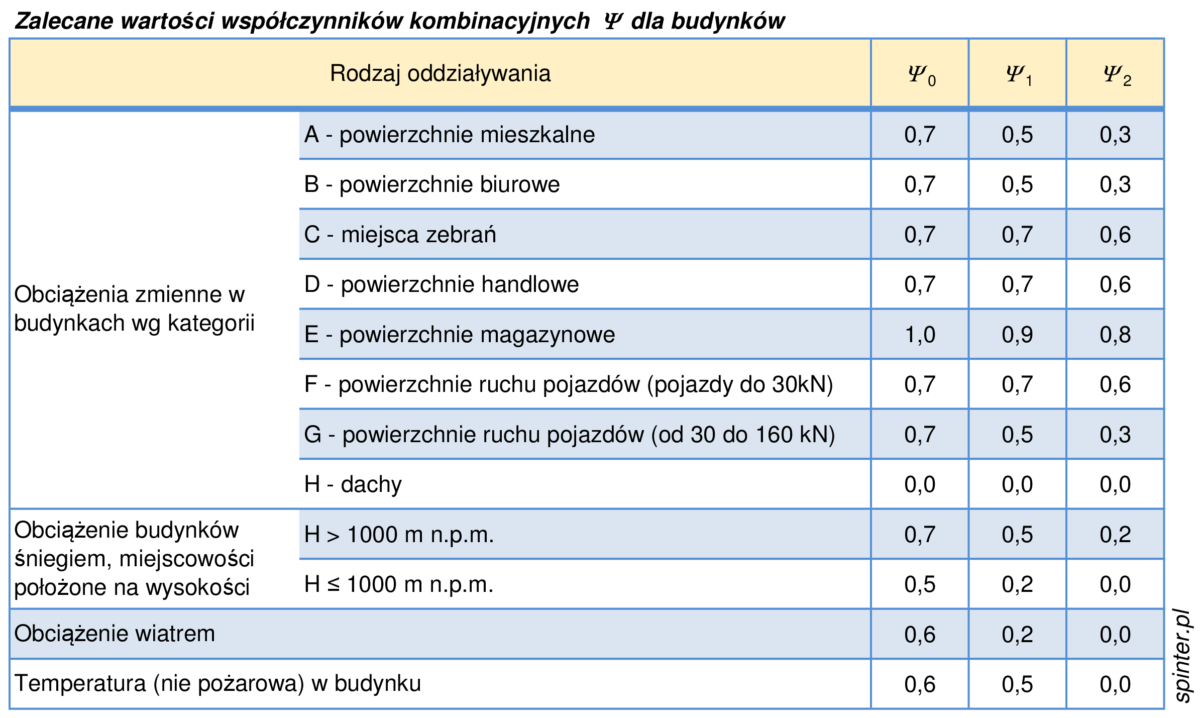

Współczynniki kombinacyjne Ψ
rodzaje-wspolczynnikow-kombinacyjnych-psi
wspolczynniki-kombinacyjne-psi

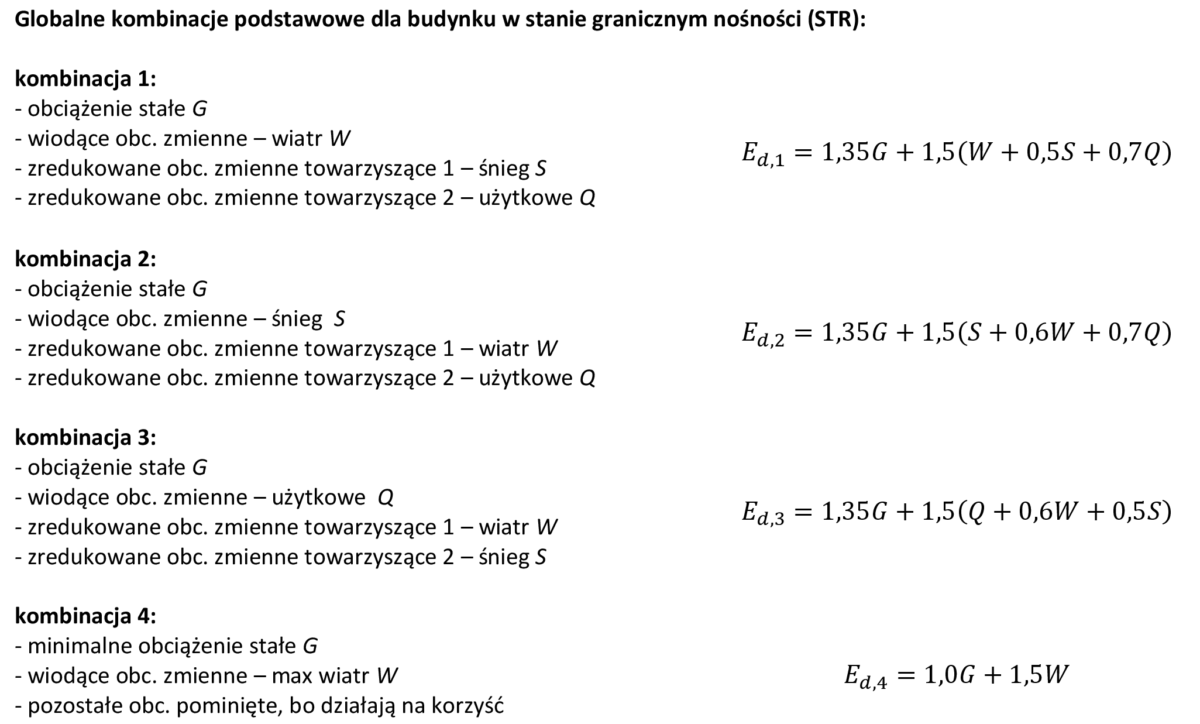

Przykłady dla globalnej kombinacji podstawowej STR
przyklady-kombinacji-podstawowych-str

Przykład dotyczy przypadku, gdy wiatr W oddziałuje na ściany budynku, śnieg S na dach, a obciążenie użytkowe Q na pośrednie kondygnacje.

Uwaga:
Według normy PN-EN 1991-1-1 pkt. 3.3.2 (1):
Nie wymaga się (szczególnie w przypadku dachów kategorii H) uwzględniania jednocześnie obciążeń użytkowych, obc. śniegiem i oddziaływań wiatru (dotyczy dachów i stropodachów).

Kalkulator kombinacji obciążeń

Uwaga: poniższe algorytmy można stosować tylko do porównania obciążeń o tym samym charakterze, zakresie w rzucie. Jeżeli występują jednocześnie obciążenia powierzchniowe i liniowe lub skupione, kombinację należy przeprowadzić porównując efekty (siły wewnętrzne) w elemencie.

Kombinacja SGN (STR) i SGU
