Wartości dopuszczalnych obciążeń gruntów

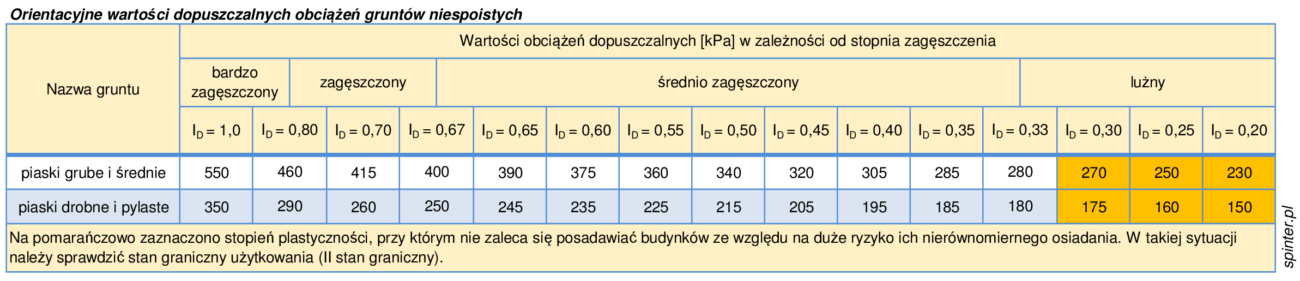

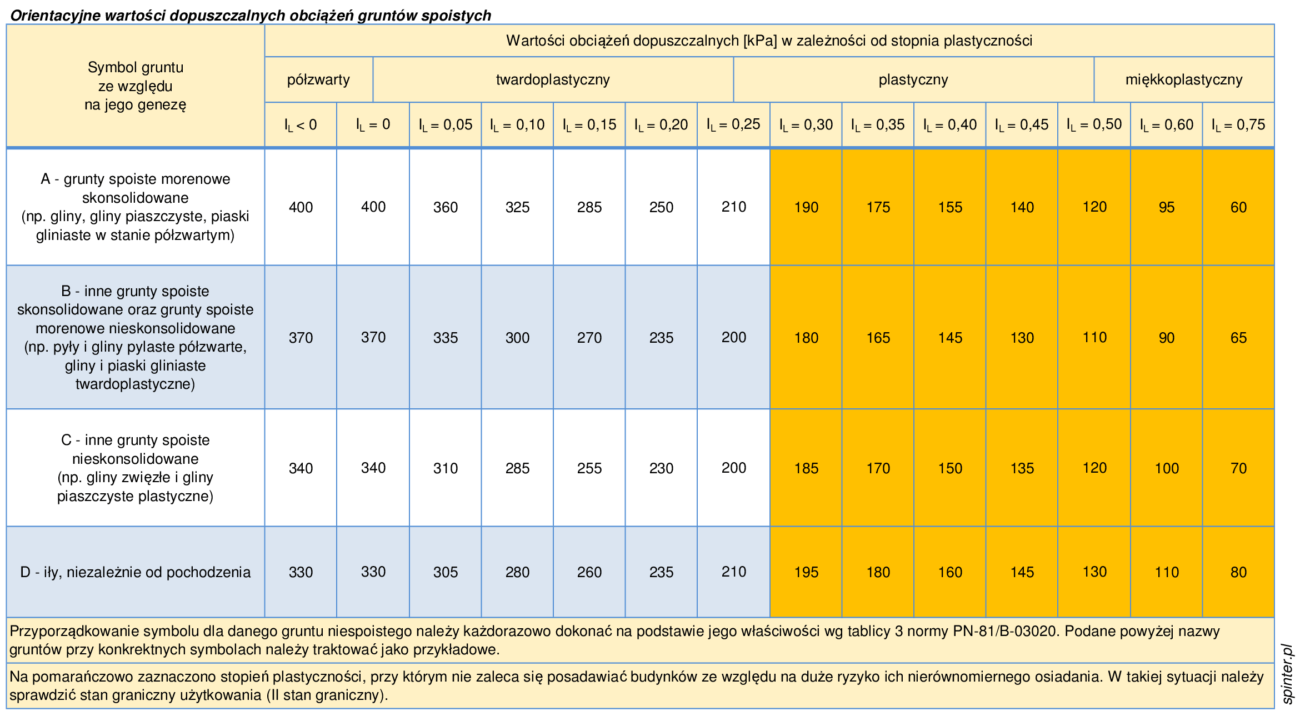

Poniżej zawarto tablice z orientacyjnymi dopuszczalnymi wartościami obciążeń gruntów spoistych i niespoistych, które mogą być pomocne w doborze wstępnej geometrii fundamentów.
Powyższe wartości pochodzą z książki Wiłuna [1]. We współczesnej literaturze oraz m.in. w kursie Szkoła Fundamentów [3] proponuje się przyjmować wstępnie:
– dla gruntów niespoistych o ID ≥ 0,33, naprężenia dopuszczalne o wartości 300 kPa,
– dla gruntów spoistych o IL ≤ 0,25, naprężenia dopuszczalne o wartości 250 kPa.
Przy prostych obiektach typu domki jednorodzinne, gdy brak podejrzeń o niekorzystne warunki gruntowe, projektanci często konserwatywnie ograniczają dopuszczalne naprężenia do 150-200 kPa.
Kalkulatory
Według literatury niemieckiej szerokość ławy wstępnie można oszacować na podstawie wzoru:
B= \dfrac {1.2 V_d} {\sigma_{dop}}
Mnożnik 1.2 uwzględnia szacunkowo ciężar własny fundamentu oraz obciążenia na odsadzkach ławy.
Według literatury niemieckiej szerokość/długość podstawy stopy kwadratowej B wstępnie można oszacować na podstawie wzoru:
B= \sqrt{\dfrac {1.2 V_d} {\sigma_{dop}}}
Mnożnik 1.2 uwzględnia szacunkowo ciężar własny fundamentu oraz obciążenia na odsadzkach stopy.
Źródło:
- Z. Wiłun Zarys geotechniki, Wydawnictwa Komunikacji i Łączności Warszawa, Warszawa 1976, 2007
- PN-B-03020:1981 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie.
- J. Krążelewski, J. Nawracała, Ł. Zdanowicz Szkoła Fundamentów, szkolenie on-line
