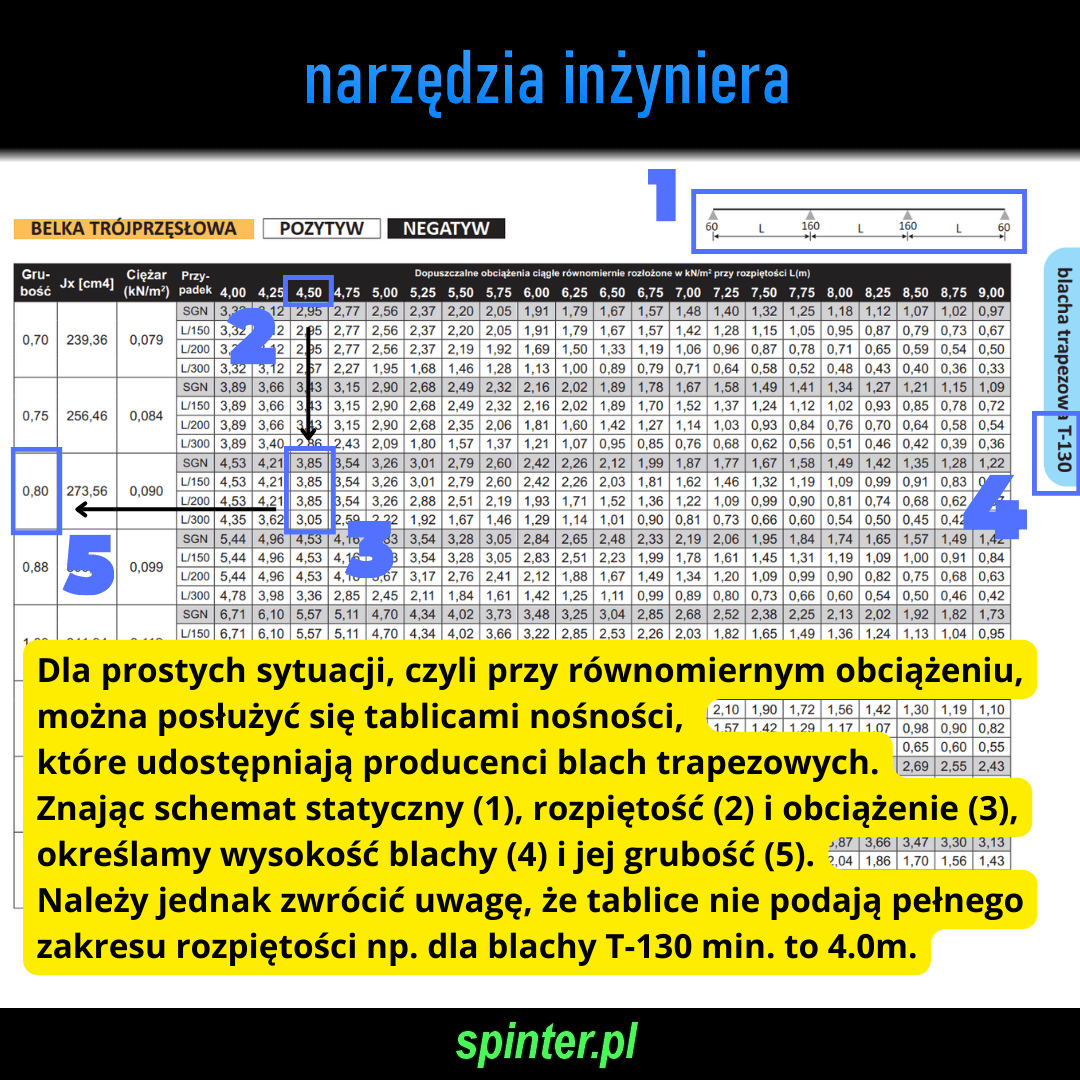

Dla prostych sytuacji, czyli przy równomiernym obciążeniu, można posłużyć się tablicami nośności, które udostępniają producenci blach trapezowych. Znając schemat statyczny, rozpiętość i obciążenie, określamy wysokość blachy i jej grubość. Należy jednak zwrócić uwagę, że tablice nie podają pełnego zakresu rozpiętości np. dla blachy T-130 min. to 4.0 m.

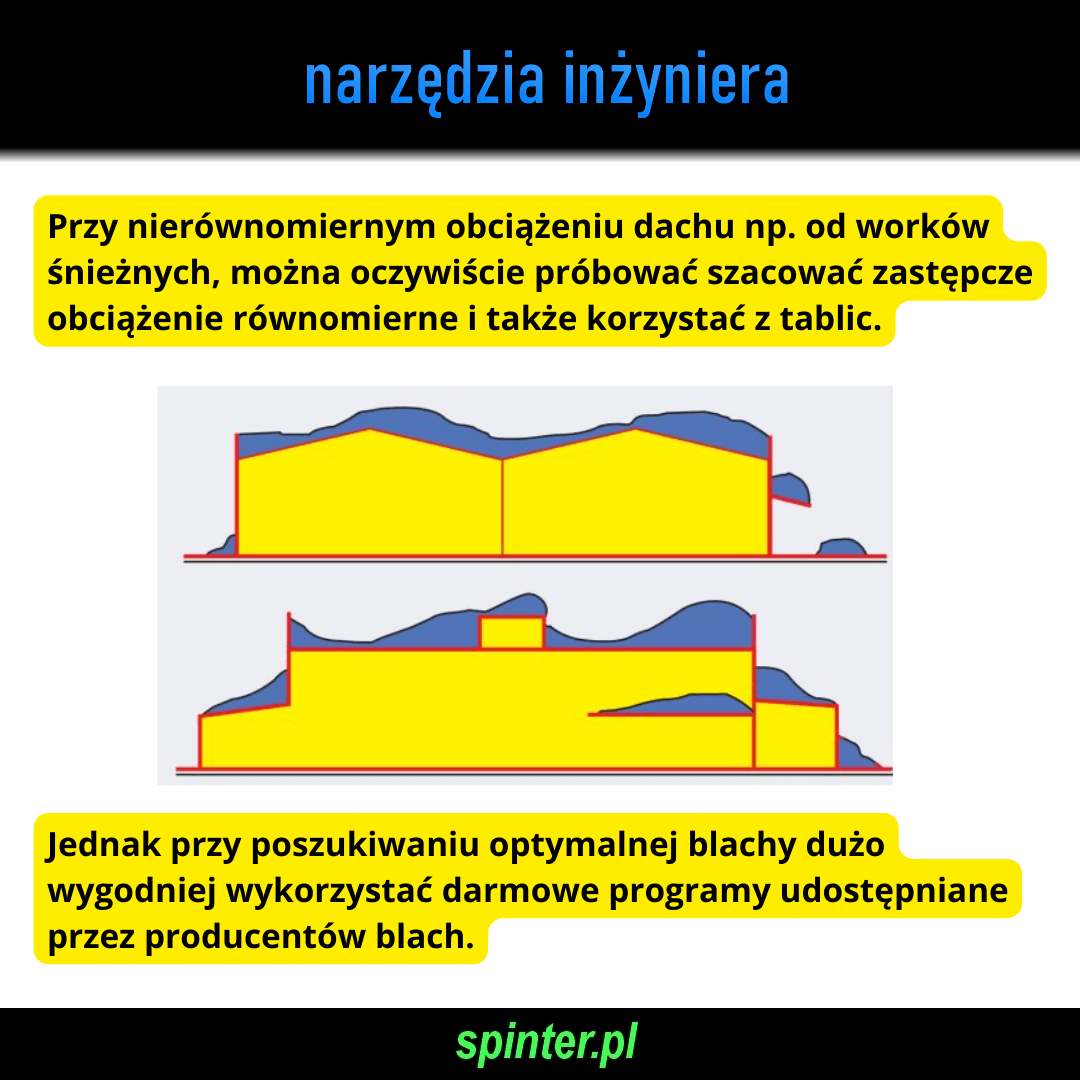

Przy nierównomiernym obciążeniu dachu np. od worków śnieżnych, można oczywiście próbować szacować zastępcze obciążenie i także korzystać z tablic. Jednak przy poszukiwaniu optymalnej blachy dużo wygodniej wykorzystać darmowe programy udostępniane przez producentów blach.
Jedną z najbardziej znanych i sprawdzonych przez lata aplikacji jest program doboru blach trapezowych firmy Pruszyński. Aplikację można pobrać tutaj .

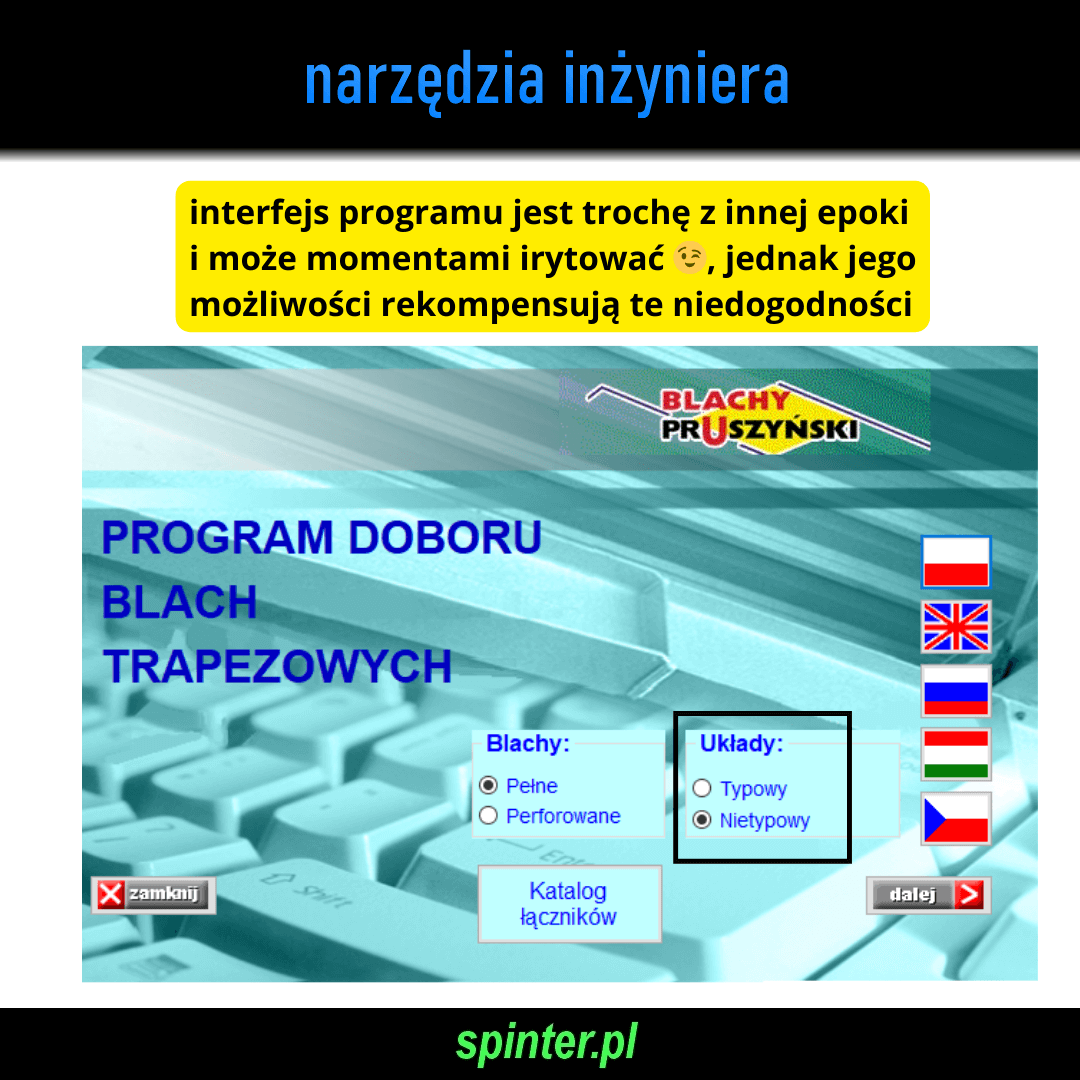

Interfejs programu jest trochę z innej epoki i może momentami irytować 😉, jednak jego możliwości rekompensują te niedogodności.

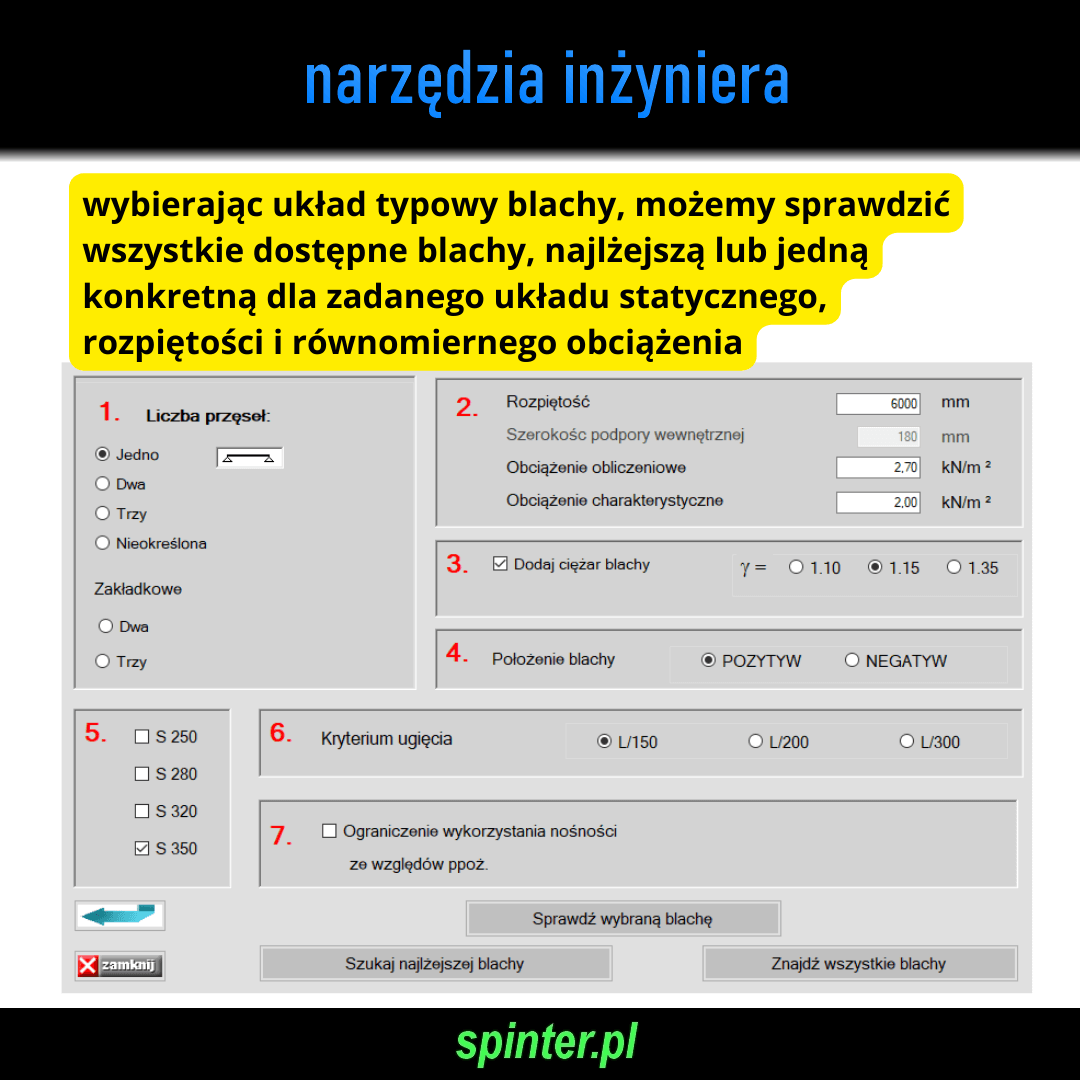

Wybierając układ typowy blachy, możemy sprawdzić wszystkie dostępne blachy, najlżejszą lub jedną konkretną dla zadanego układu statycznego, rozpiętości i równomiernego obciążenia.

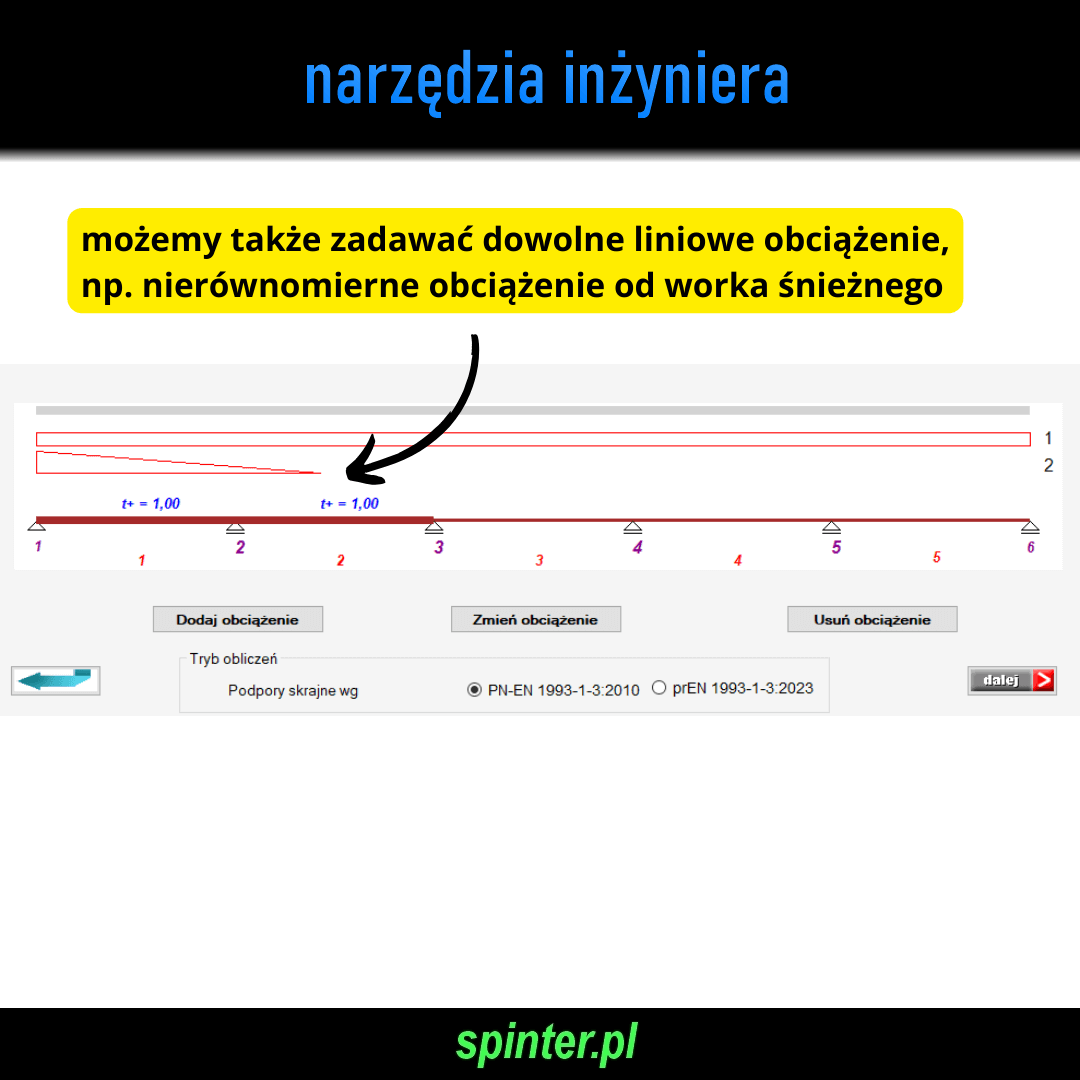

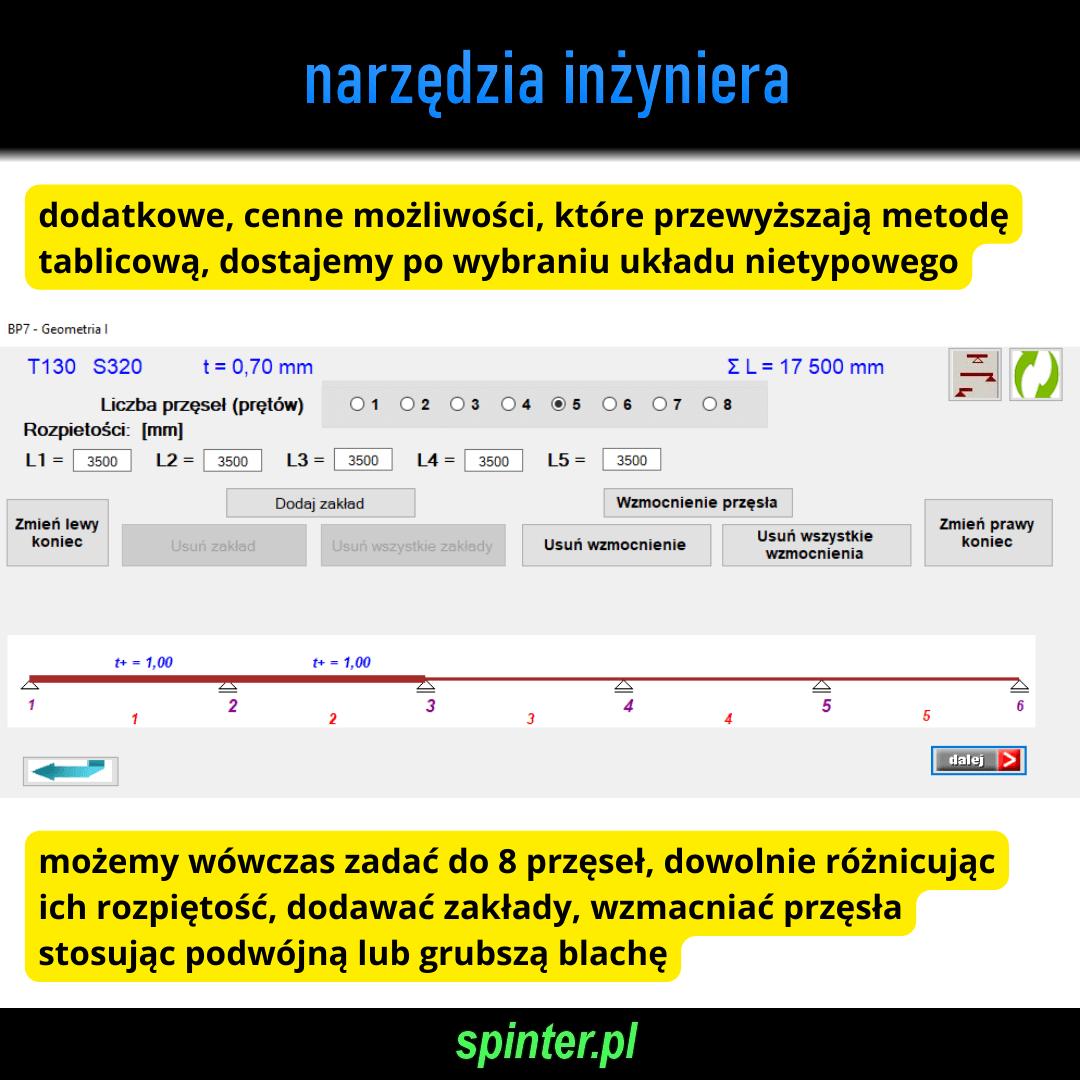

Dodatkowe, cenne możliwości, które przewyższają metodę tablicową, dostajemy po wybraniu układu nietypowego. Możemy wówczas zadawać do 8 przęseł, dowolnie różnicując ich rozpiętość, dodawać zakłady, wzmacniać przęsła stosując podwójną lub grubszą blachę. Możemy także zadawać dowolne liniowe obciążenie np. nierównomierne obciążenie od worka śnieżnego.

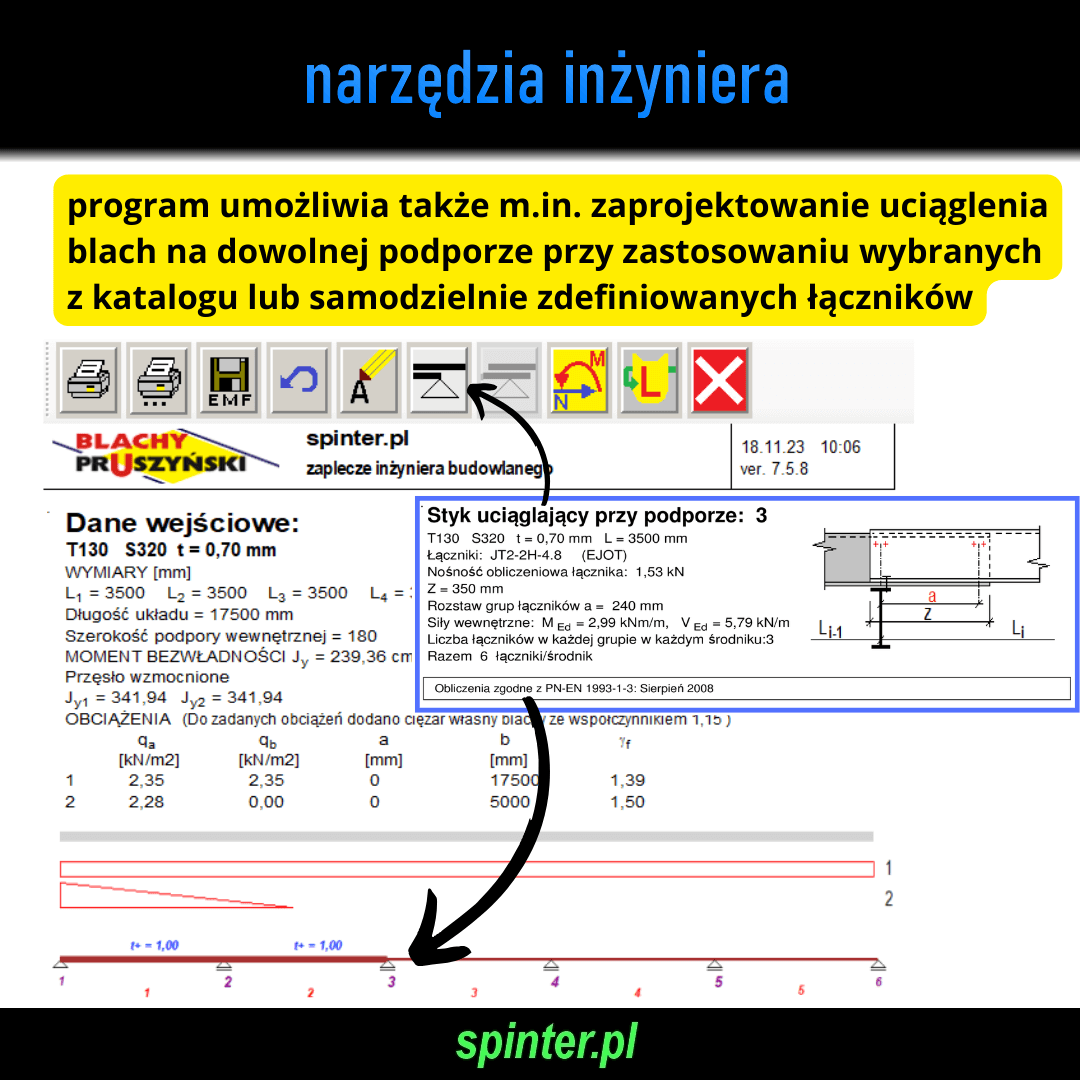

Program umożliwia także m.in. zaprojektowanie uciąglenia blach nad dowolną podporą przy zastosowaniu wybranych z katalogu lub samodzielnie zdefiniowanych łączników.

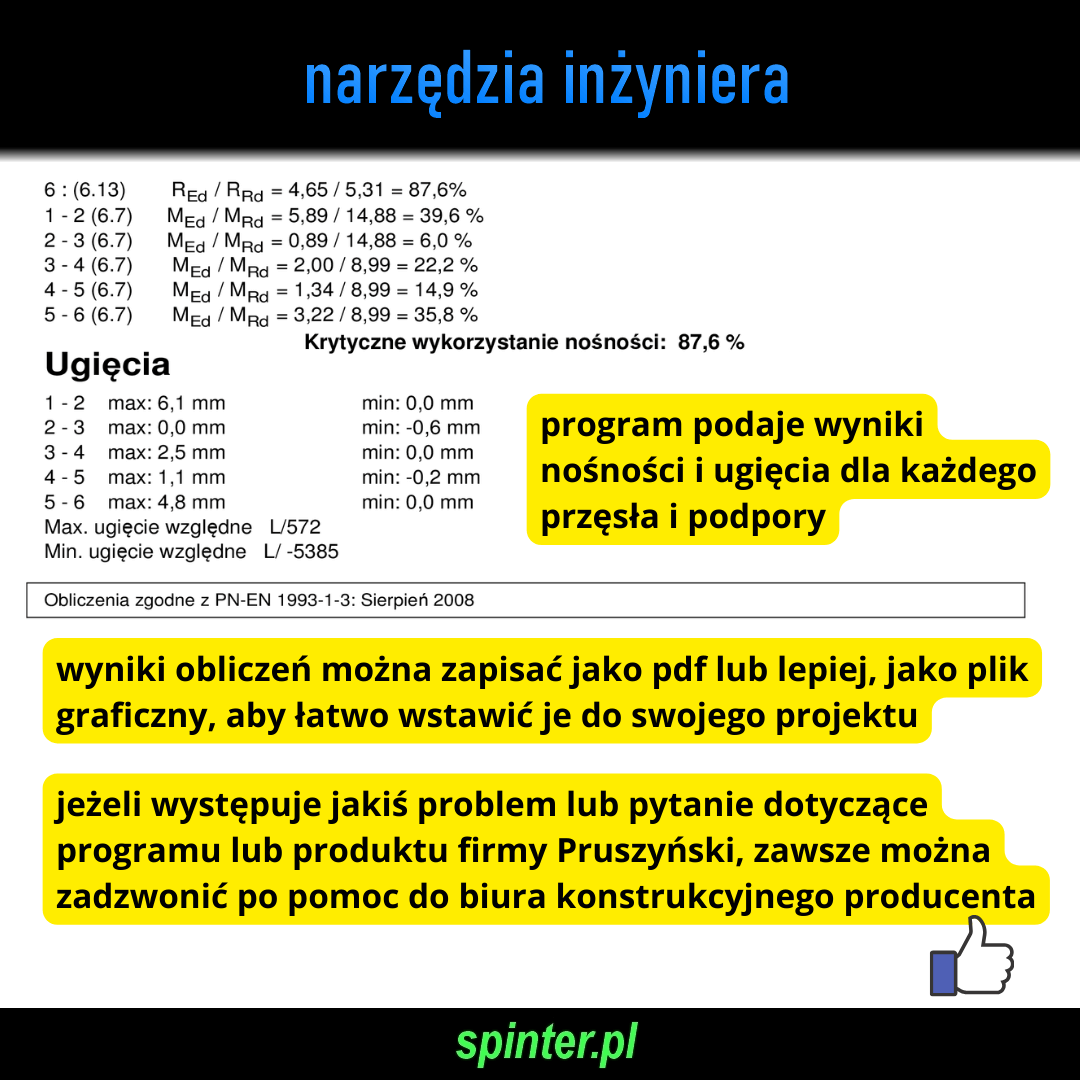

Program podaje wyniki nośności i ugięcia dla każdego przęsła i podpory. Wyniki obliczeń można zapisać jako pdf lub lepiej jako plik graficzny, aby łatwo wstawić je do swojego projektu.
Jeżeli występuje jakiś problem lub pytanie dotyczące programu lub produktu firmy Pruszyński, zawsze można zadzwonić po pomoc do biura konstrukcyjnego producenta.
