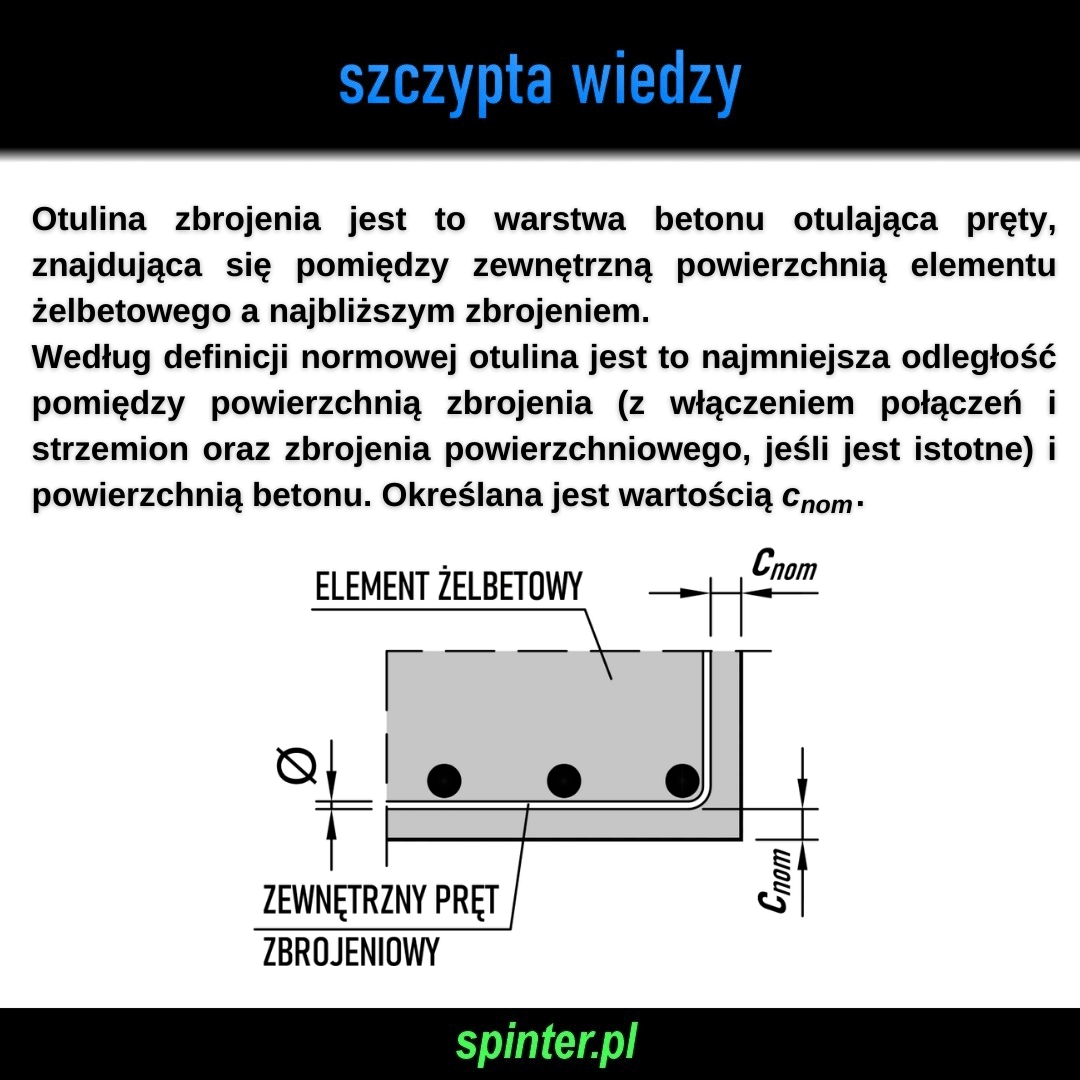

Otulina zbrojenia jest to warstwa betonu otulająca pręty, znajdująca się pomiędzy zewnętrzną powierzchnią elementu a najbliższym zbrojeniem.

Według definicji normowej otulina jest to najmniejsza odległość pomiędzy powierzchnią zbrojenia (z włączeniem połączeń i strzemion oraz zbrojenia powierzchniowego, jeśli jest istotne) i powierzchnią betonu. Określana jest wartością c_nom.

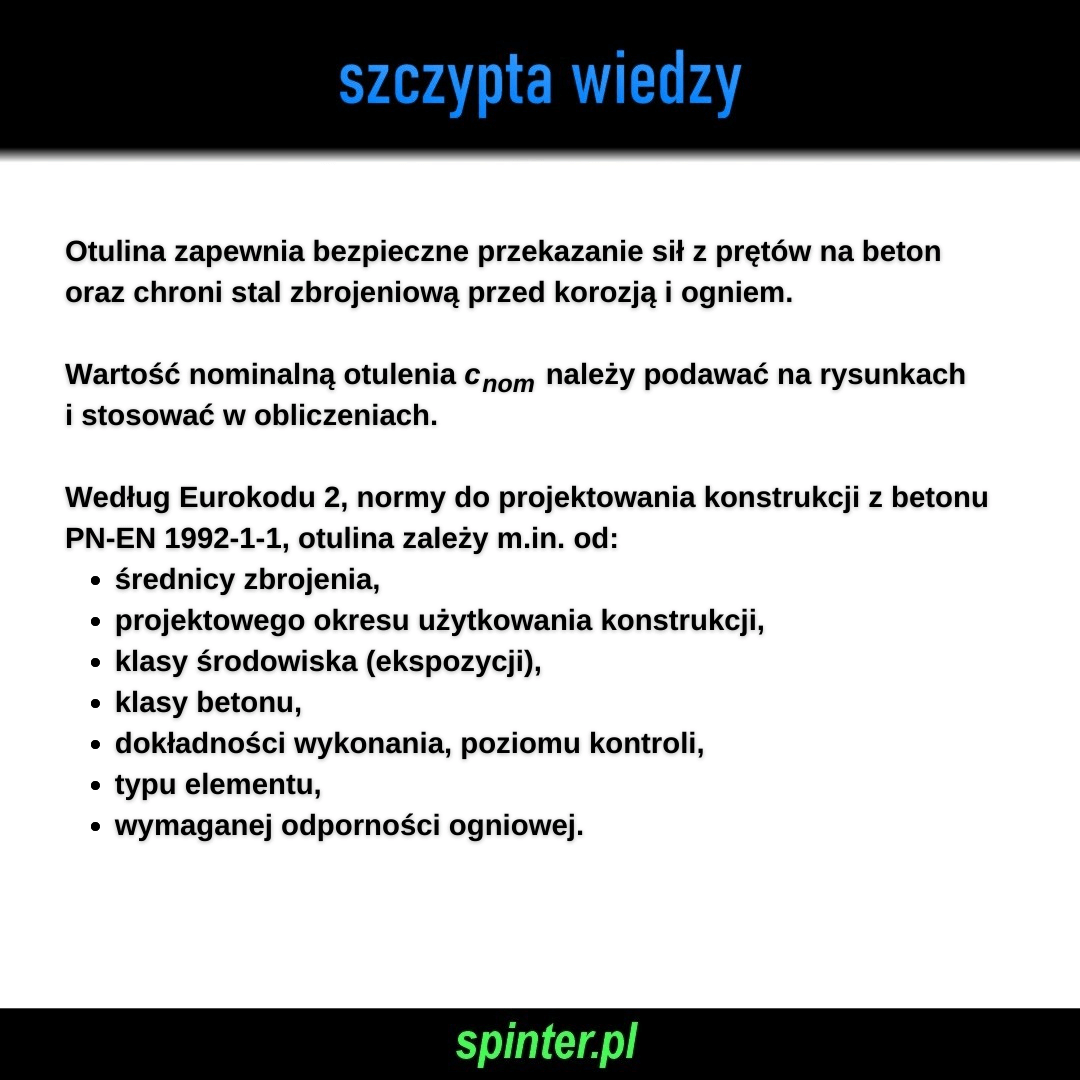

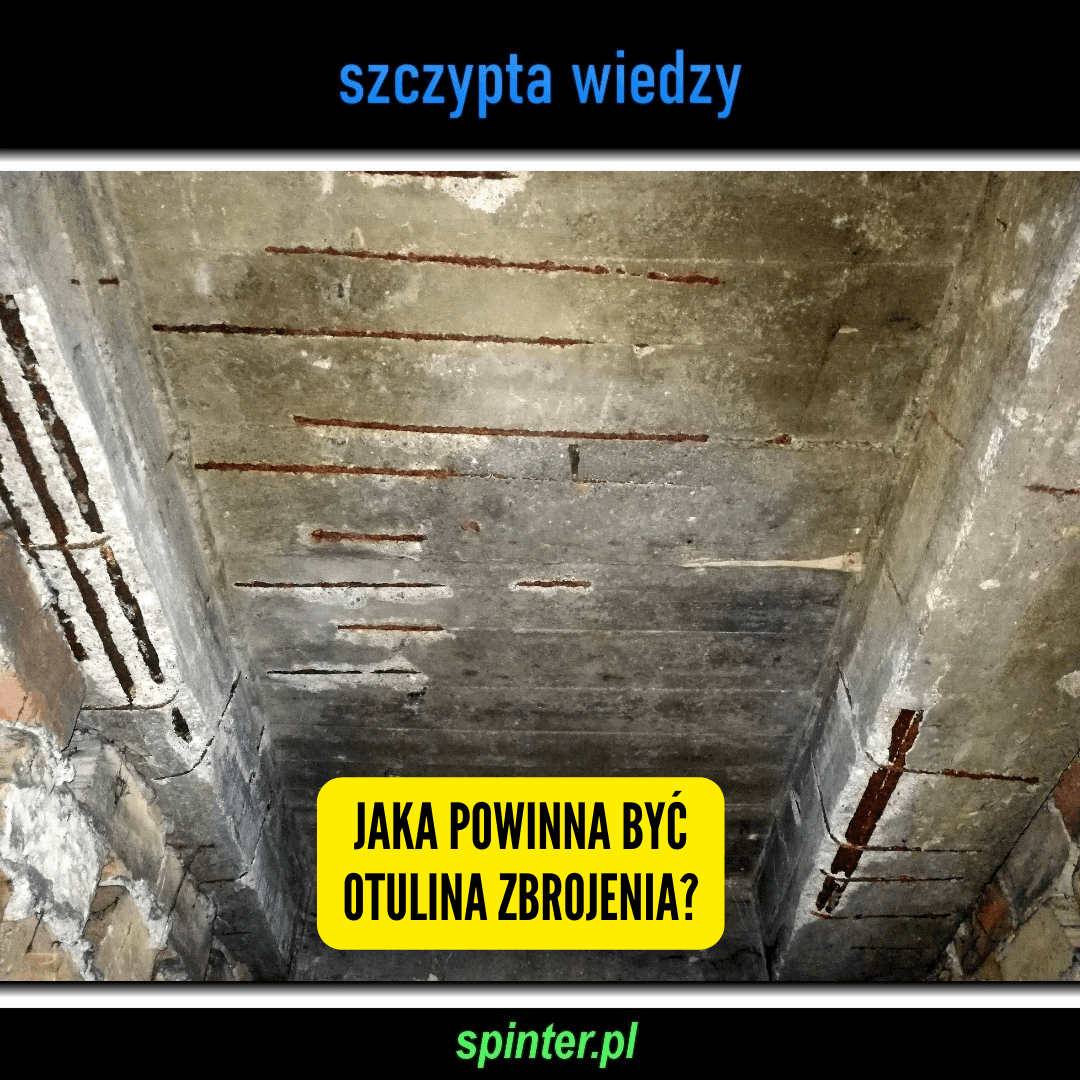

Otulina zapewnia bezpieczne przekazanie sił z prętów na beton oraz chroni stal zbrojeniową przed korozją i ogniem.

Wartość nominalną otulenia c_nom należy podawać na rysunkach i stosować w obliczeniach.

Według Eurokodu 2, normy do projektowania konstrukcji z betonu PN-EN 1992-1-1, otulina zależy m.in. od:
– średnicy zbrojenia,
– projektowanego okresu użytkowania konstrukcji,
– klasy środowiska (ekspozycji),
– klasy betonu,
– dokładności wykonania, poziomu kontroli,
– typu elementu,
– wymaganej odporności ogniowej.

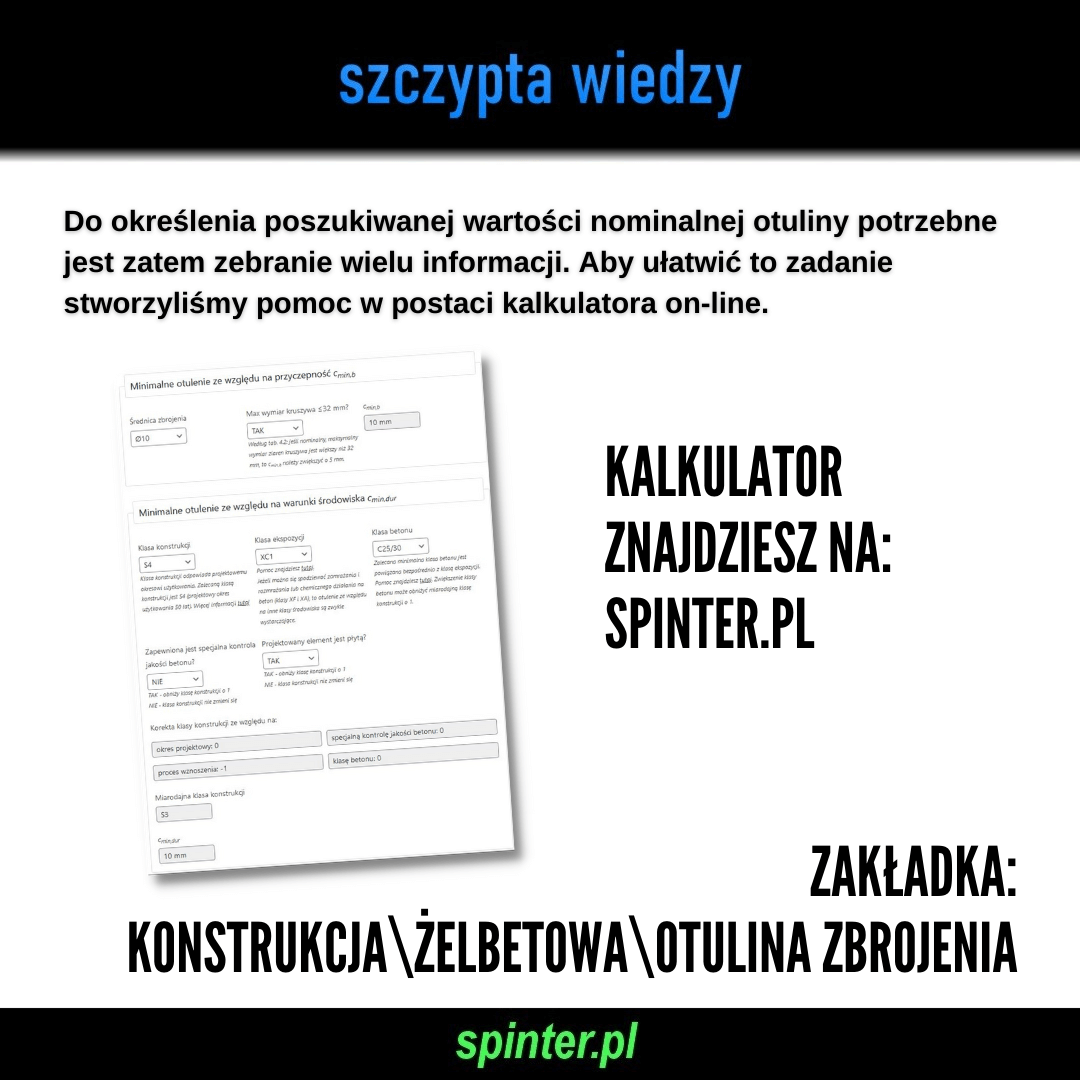

Do określenia poszukiwanej wartości nominalnej otuliny potrzebne jest zatem zebranie wielu informacji. Aby ułatwić to zadanie stworzyliśmy pomoc w postaci kalkulatora on-line, który znajdziesz tutaj.
