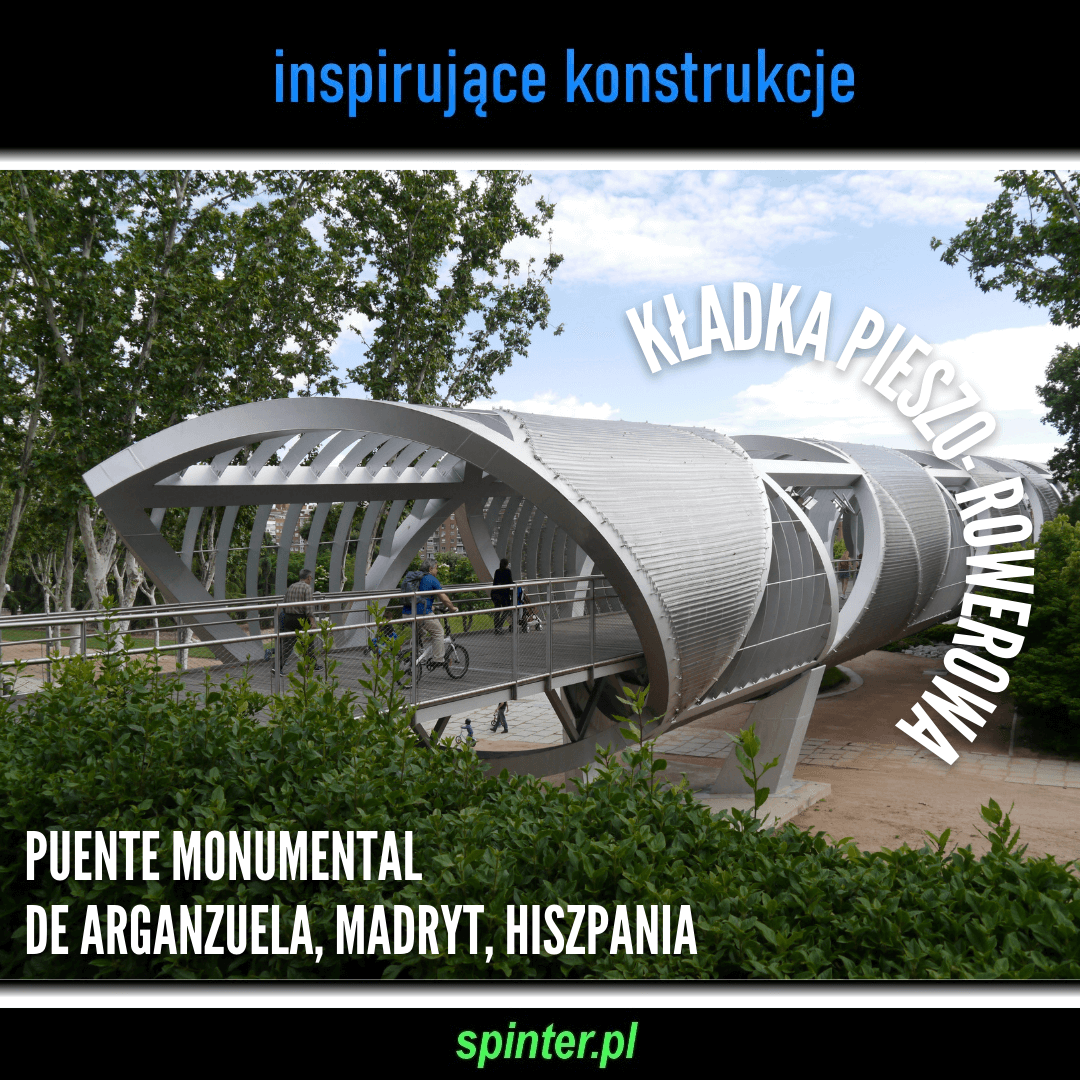

Puente Monumental de Arganzuela w Madrycie (Hiszpania). architektura: Dominique Perrault konstrukcja: MC2, Julio Martinez Calzon
Obiekt otwarto 24 marca 2011 r.

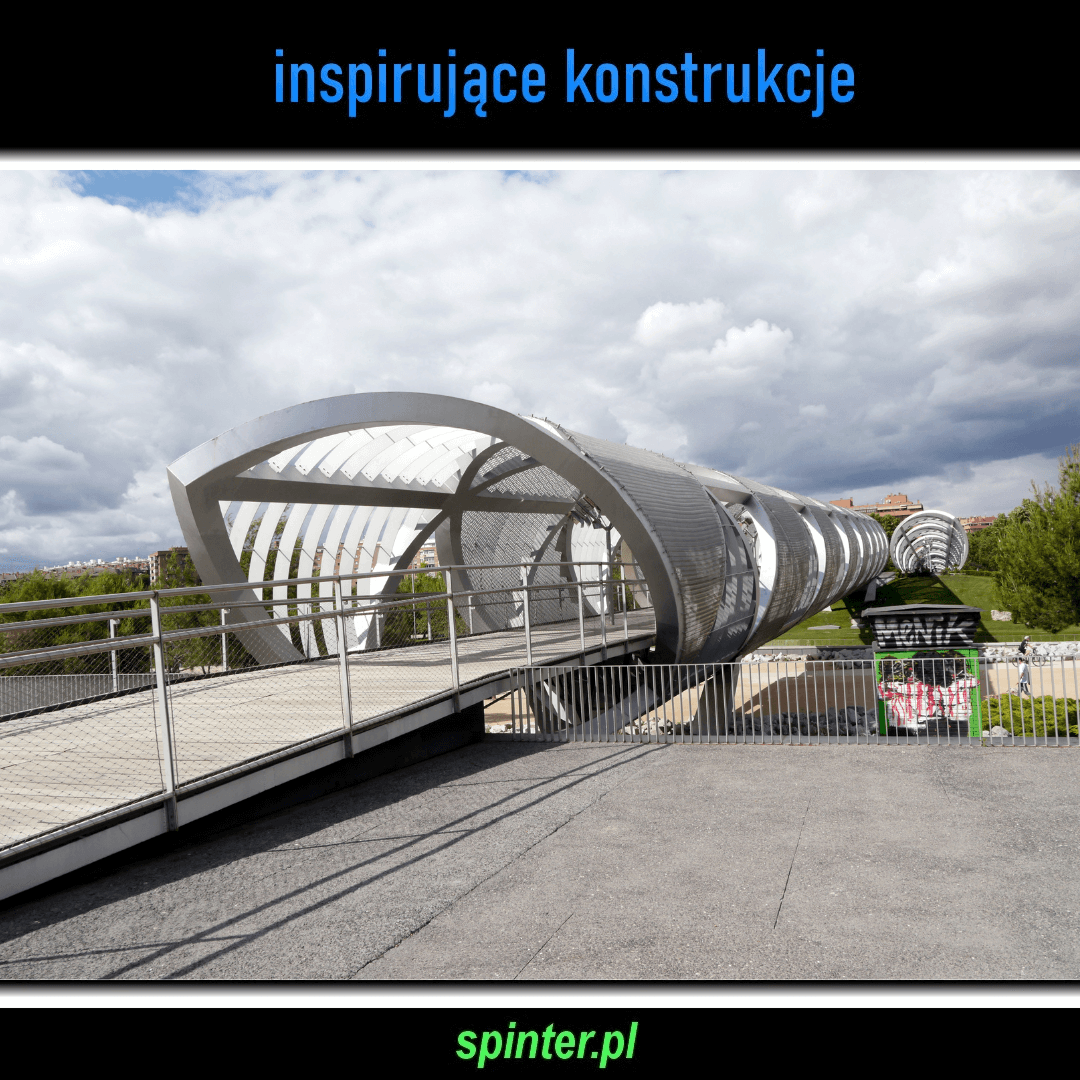

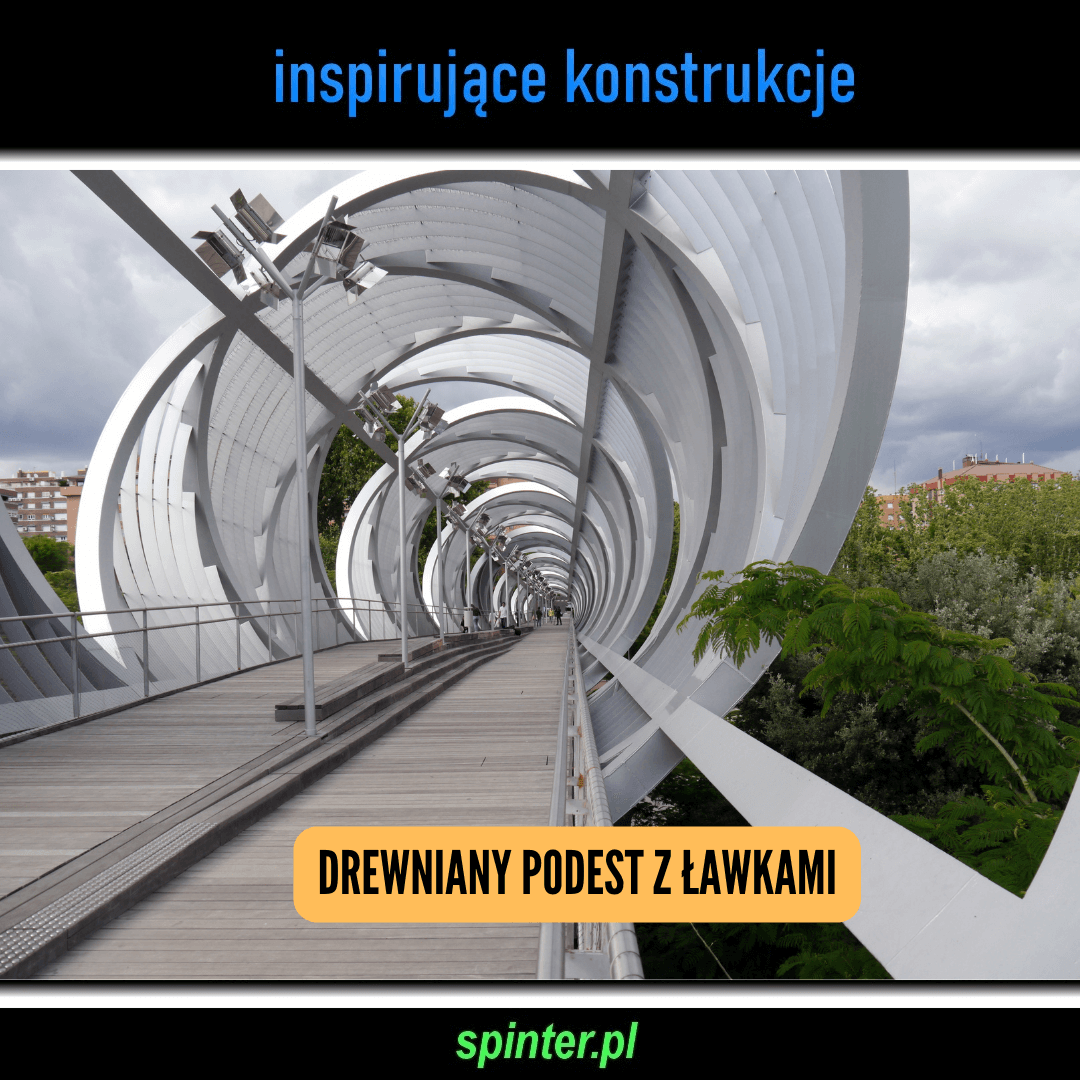

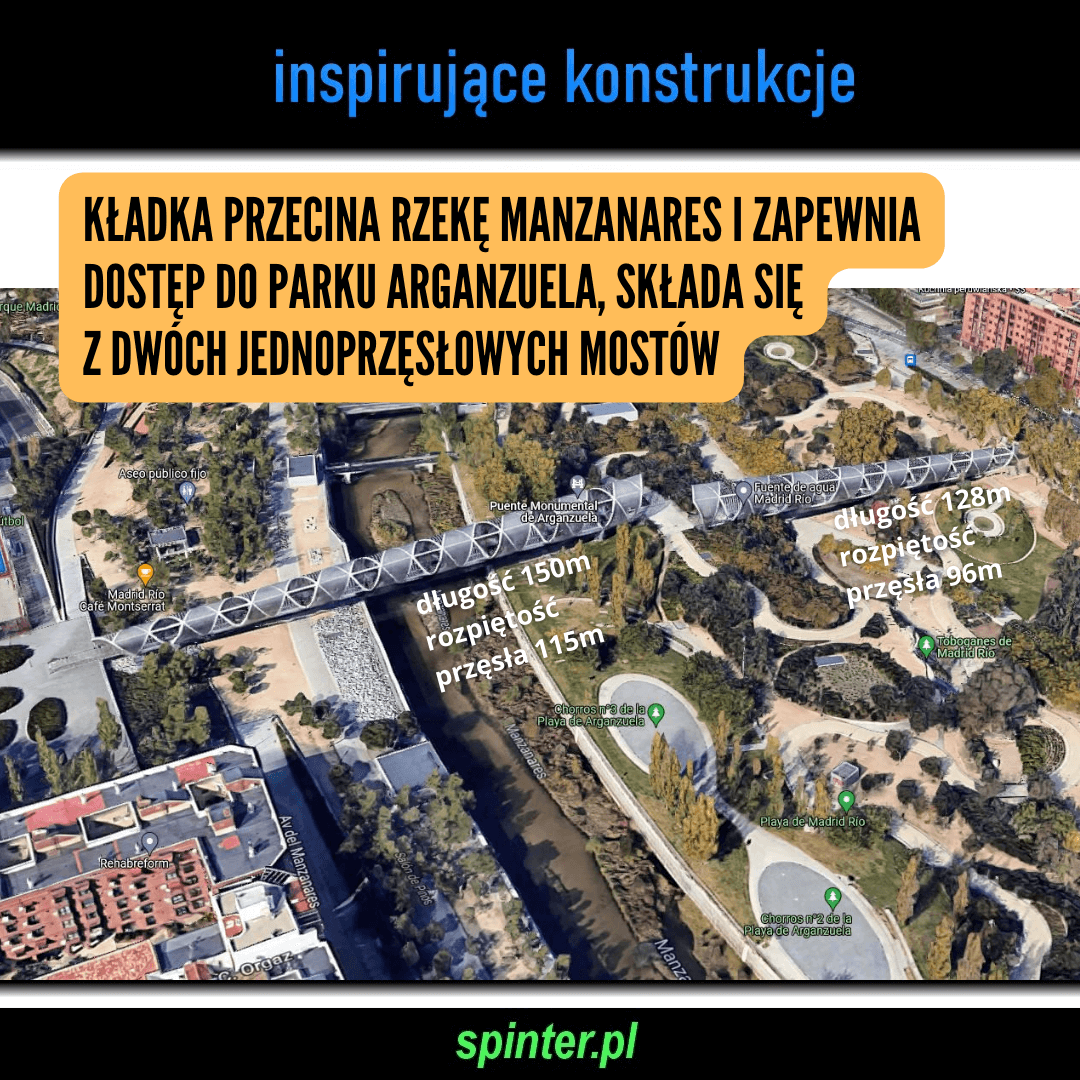

Kładka przecina rzekę Manzanares i zapewnia dostęp do Parku Arganzuela. Obiekt składa się z dwóch jednoprzęsłowych mostów o rozpiętości przęseł 96 i 115 m, z krótkimi wspornikami na końcach. Wewnątrz biegnie drewniany podest z ławkami.

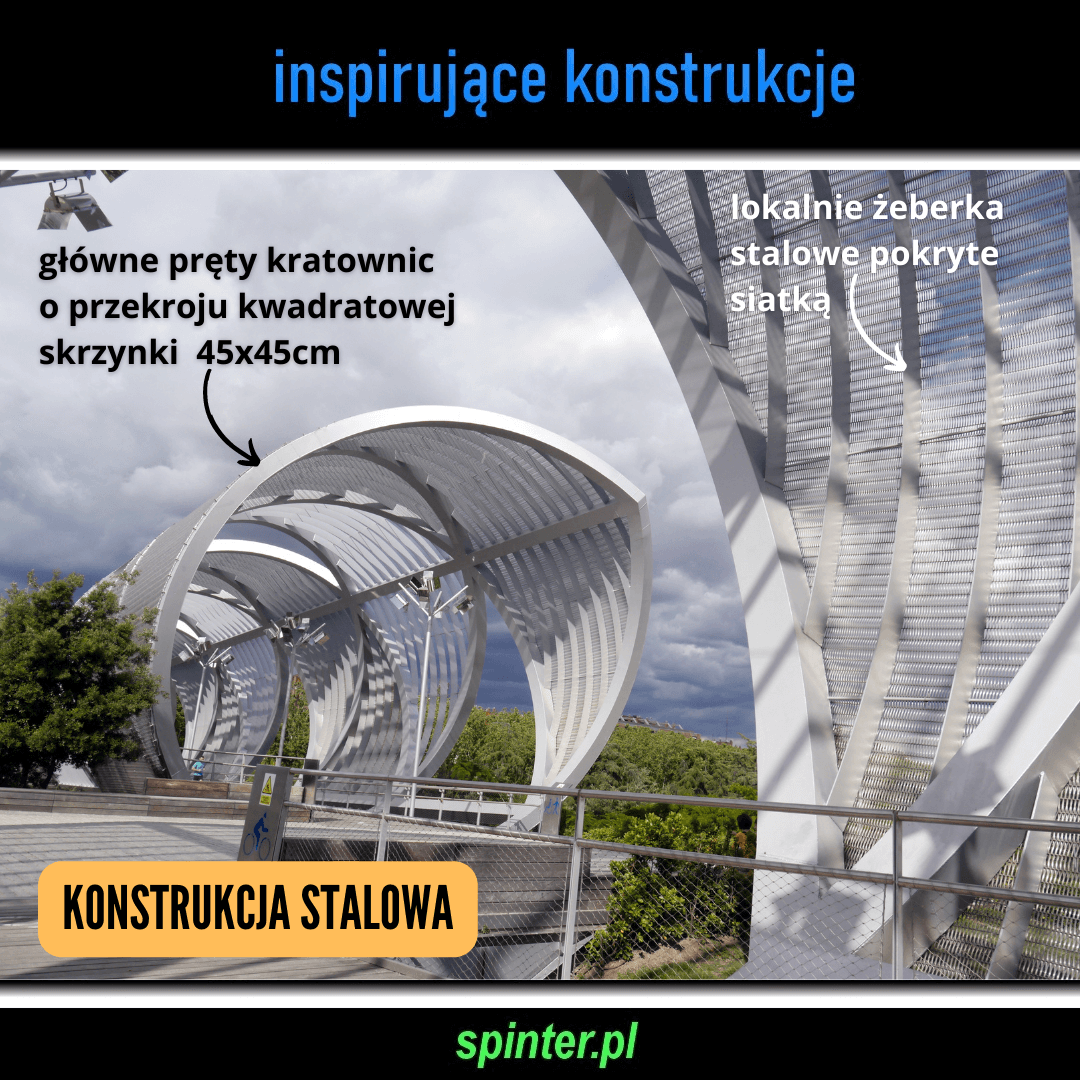

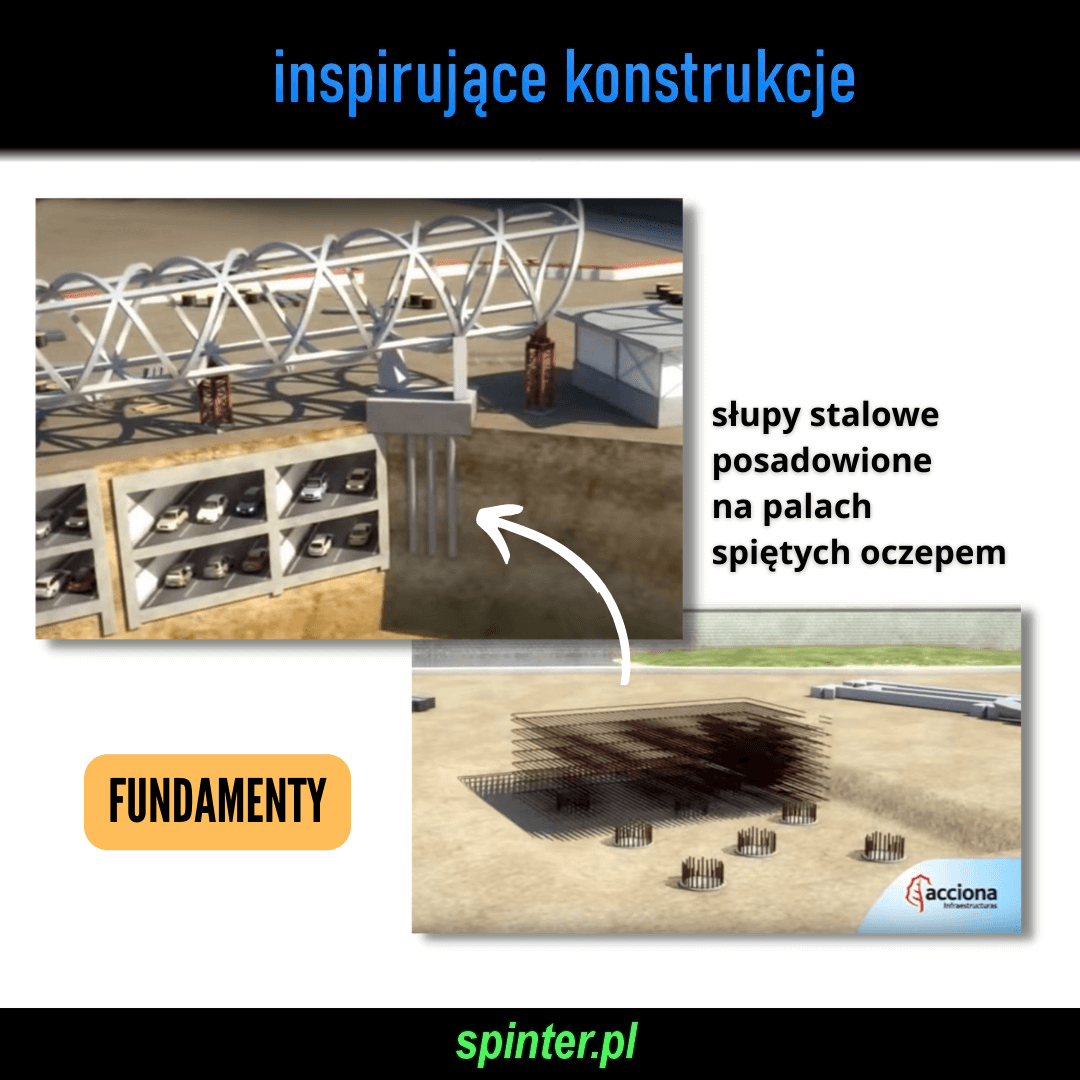

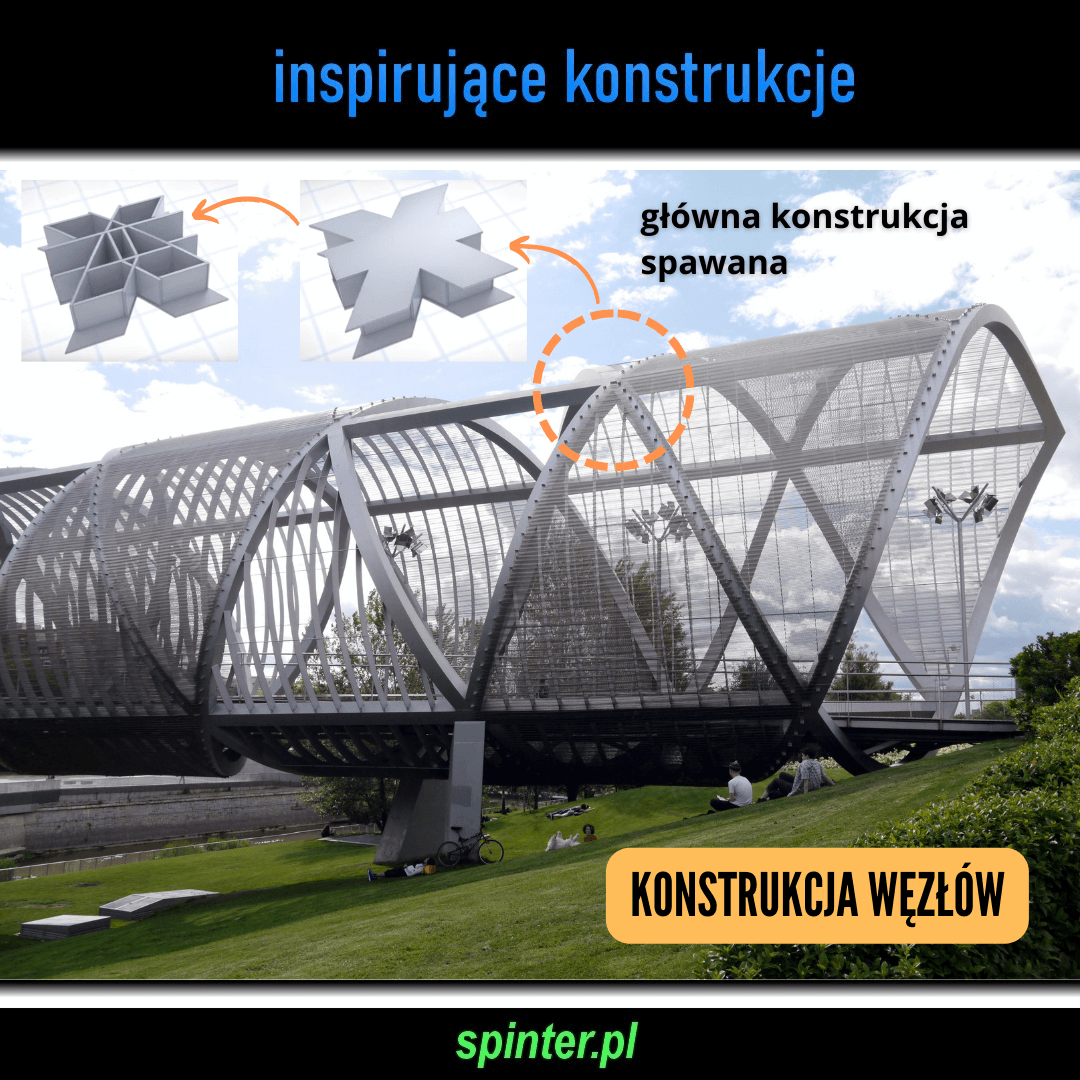

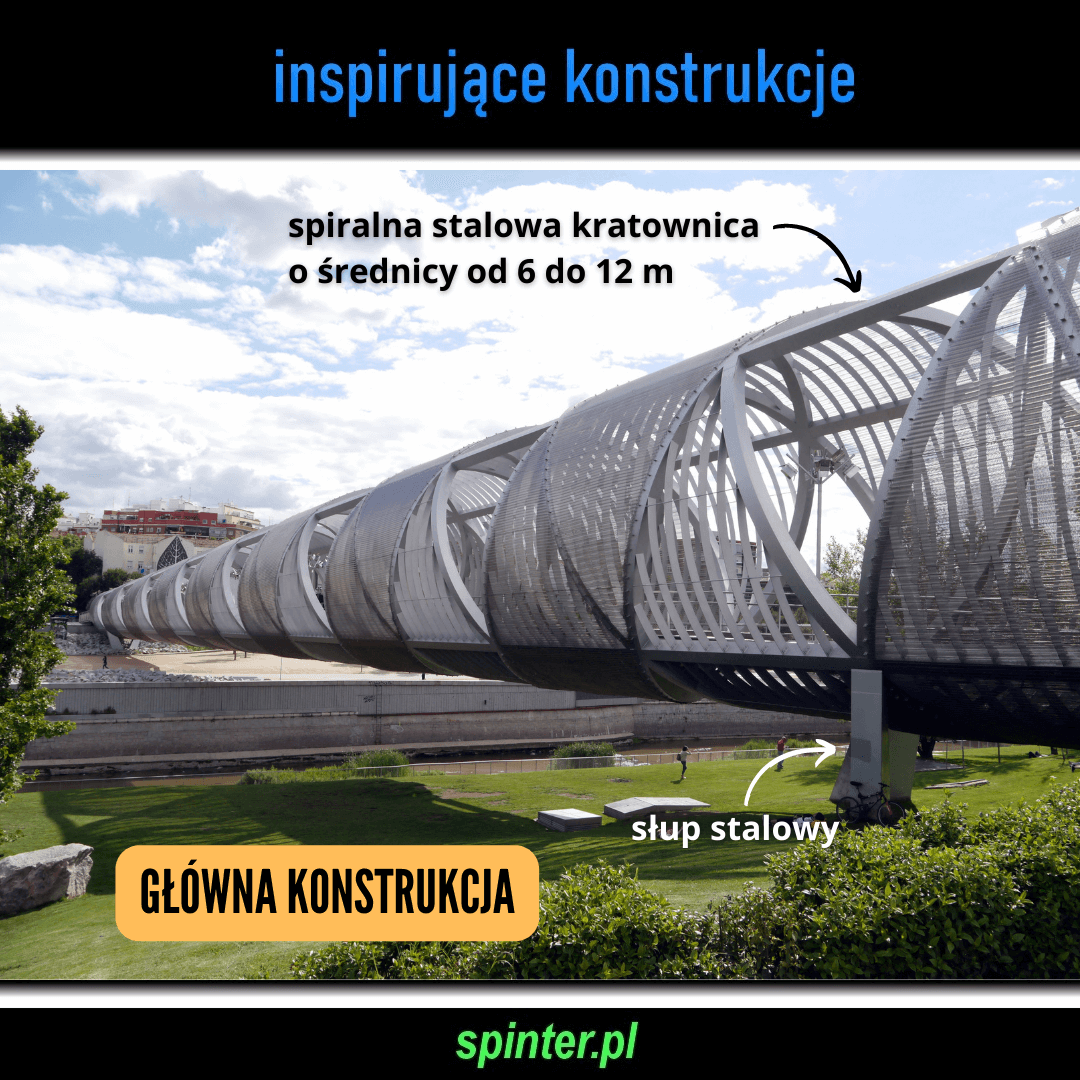

Główną konstrukcję stanowi spiralna stalowa kratownica o średnicy od 6 do 12 m, oparta na stalowych słupach. Pręty kratownicy zaprojektowano o przekroju kwadratowej skrzynki 45×45 cm spawanej z blach. Przestrzeń pomiędzy prętami lokalnie wypełniono siatką przymocowaną do żeberek z płaskownika. Słupy stalowe posadowiono na palach spiętych żelbetowym oczepem, częściowo opierając się na obudowie dwupoziomowego tunelu samochodowego.
Animację przedstawiającą etapy tworzenia obiektu można obejrzeć tutaj.
