Geometria płyt żelbetowych
Grubość płyty

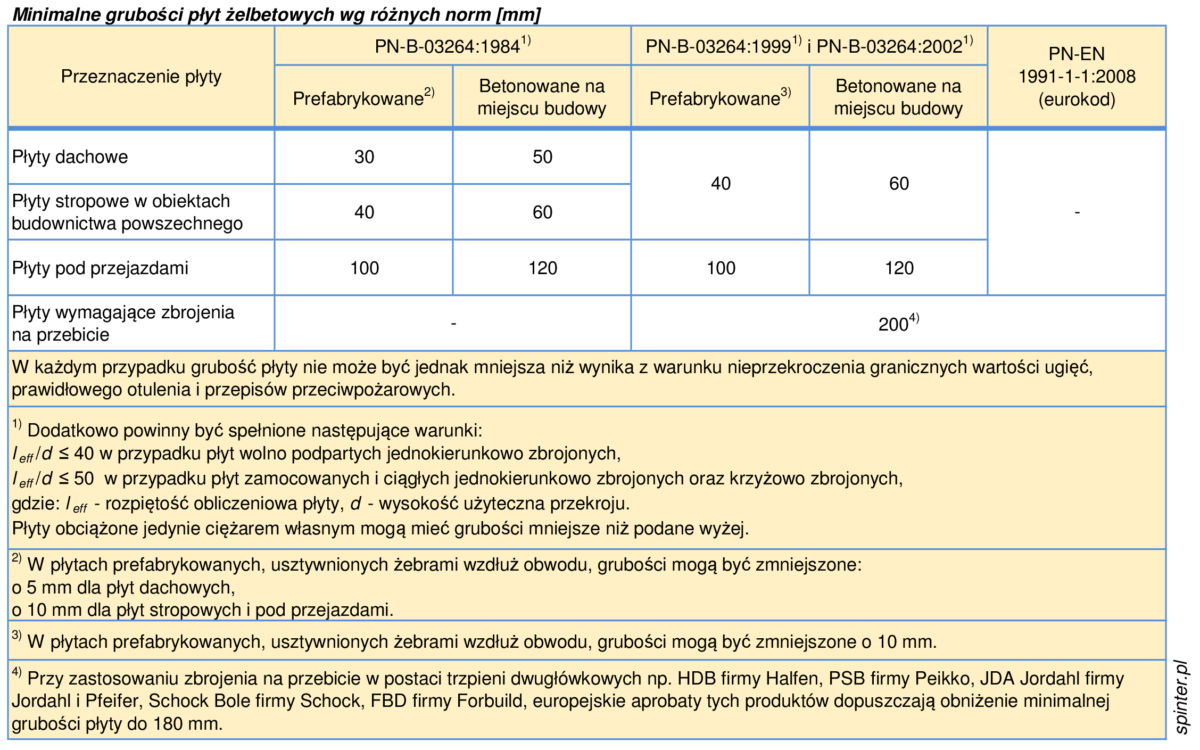

Minimalna grubość płyty żelbetowej

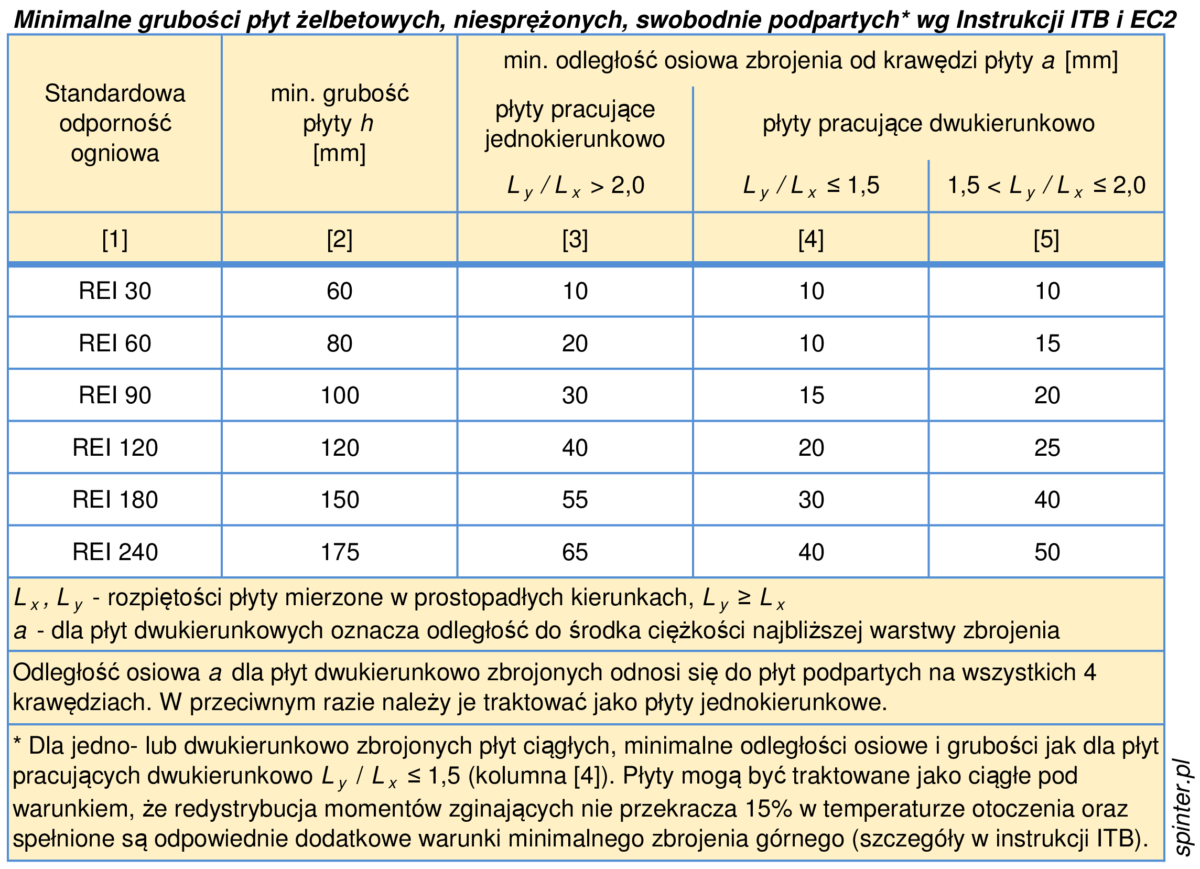

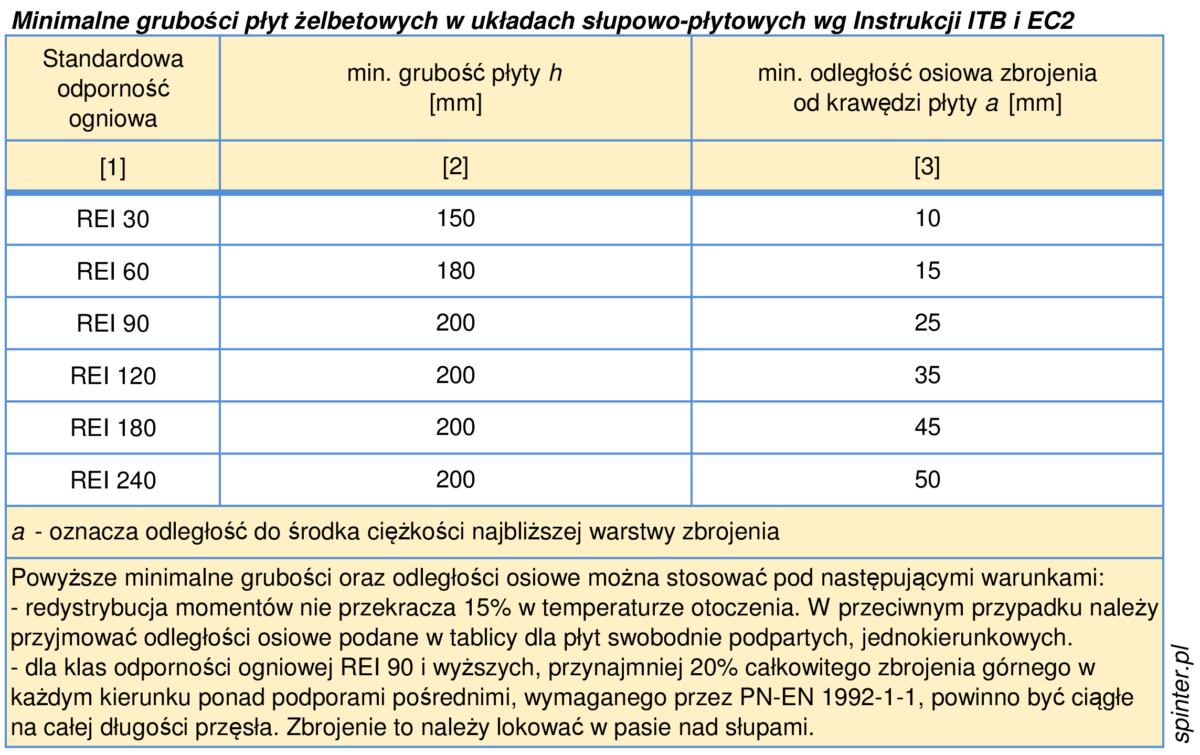

Minimalna grubość płyty żelbetowej ze względów pożarowych
Minimalna grubość stropu obciążonego ścianami działowymi wg normy niemieckiej DIN 1045-1
Według normy niemieckiej DIN 1045-1 ugięcia stropu, na którym stoją ściany należy ograniczyć do 1/500 rozpiętości lub przyjąć minimalną grubość stropu spełniającą następujące warunki:
\large { \dfrac l {d_1} \le 35 \longrightarrow d_1 \ge \dfrac l {35} }
oraz
\large { \dfrac {l^2} {d_2} \le 150 \longrightarrow d_2 \ge \dfrac {l^2} {150} }
\large {l = \alpha l_{eff}}
gdzie:
d – wysokość użyteczna przekroju [m]
L – rozpiętość obliczeniowa [m]
Leff – efektywna rozpiętość stropu [m]

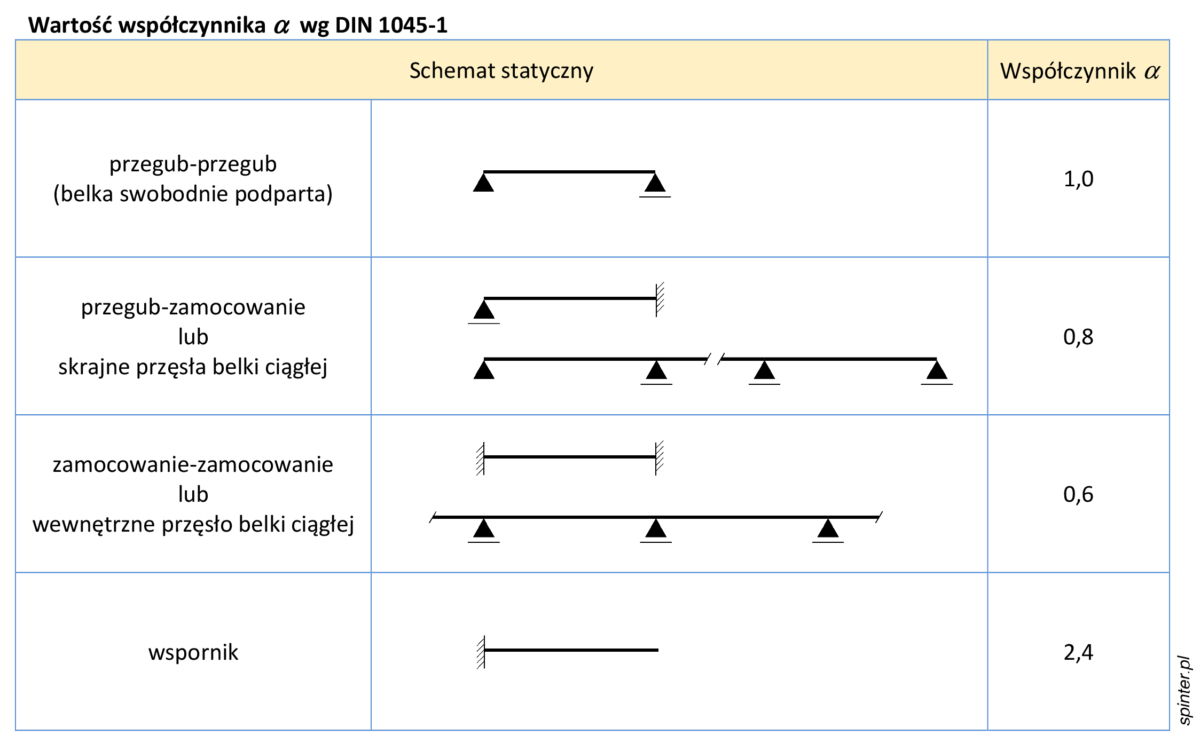

α – współczynnik zależny od układu statycznego wg tabeli poniżej.
Głębokość oparcia płyty na podporze

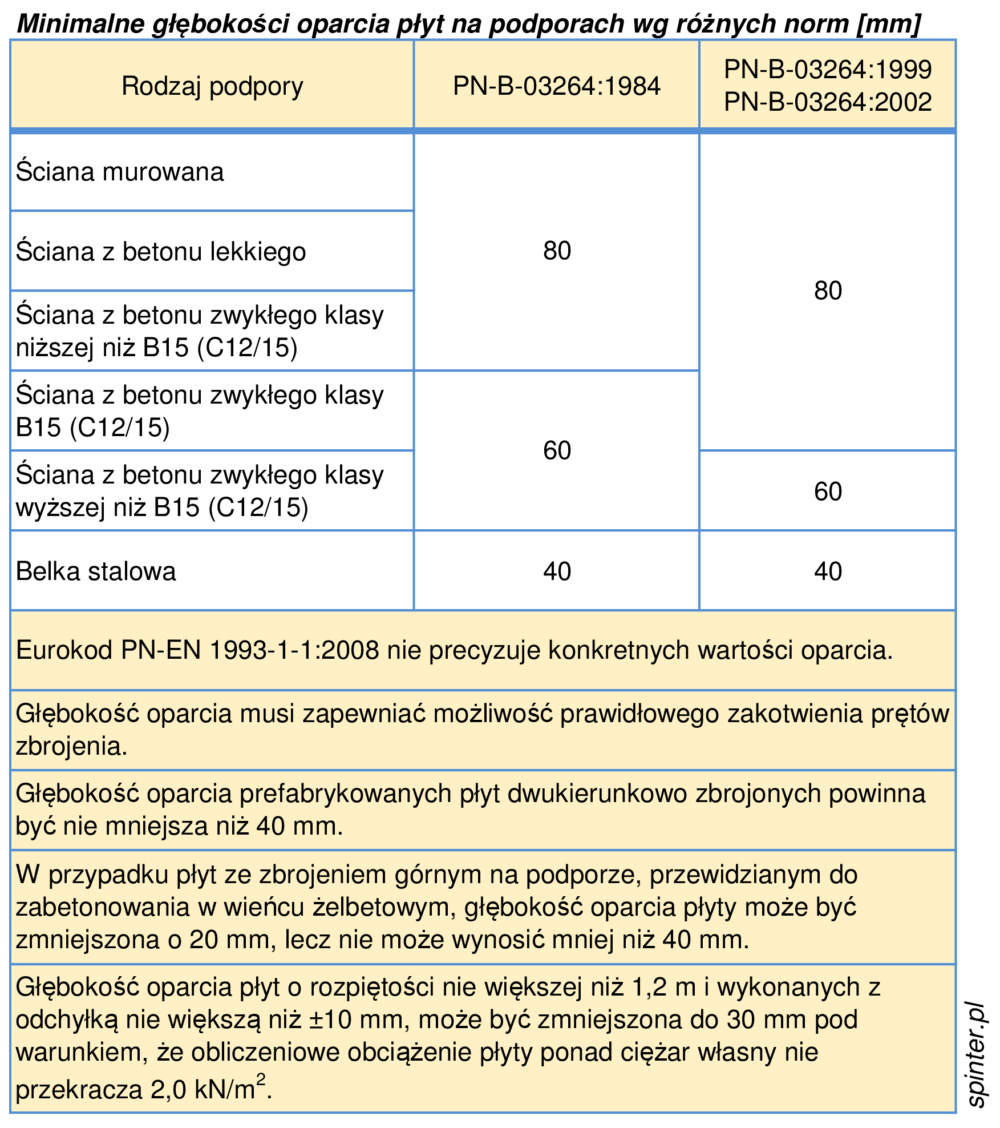

Minimalna głębokość oparcia płyty żelbetowej
Kalkulatory
Minimalna grubość stropu wg DIN 1045-1
Źródło:
- PN-EN 1992-1-1:2008 Eurokod 2. Projektowanie konstrukcji z betonu. Reguły ogólne i reguły dla budynków.
- PN-EN 1992-1-2:2008 Eurokod 2. Reguły ogólne. Projektowanie z uwagi na warunki pożarowe.
- PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie.
- PN-B-03264:1999 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie.
- PN-B-03264:1984 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie.
- G. Woźniak, P. Turkowski „Projektowanie konstrukcji z betonu z uwagi na warunki pożarowe według Eurokodu 2”, Instytut Techniki Budowlanej, Warszawa 2013
