TABLICE NOŚNOŚCI ŚCIAN ŻELBETOWYCH

Poniżej przedstawiono tablice nośności ścian żelbetowych dla wybranych warunków, które mogą być pomocne przy opracowaniu wstępnej koncepcji konstrukcji. Obliczenia przeprowadzono wg normy PN-B-03264:2002. Dla ostatecznego rozwiązania, należy każdorazowo przeprowadzić obliczenia sprawdzające.

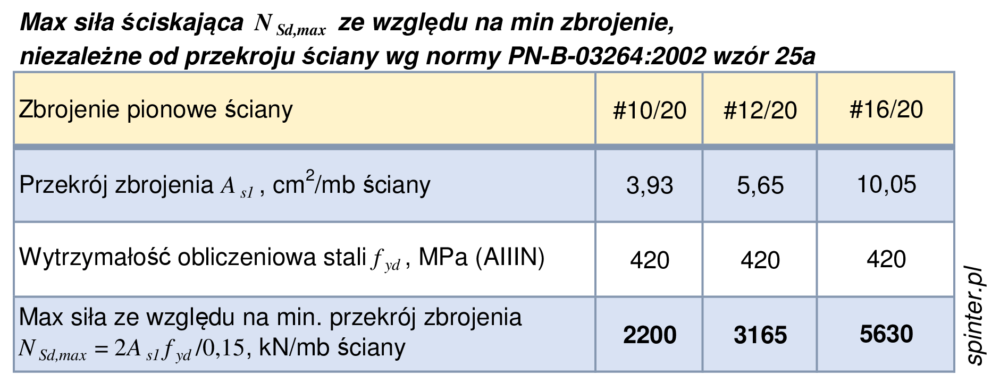

max-sila-sciskajaca-scian-zelbetowych

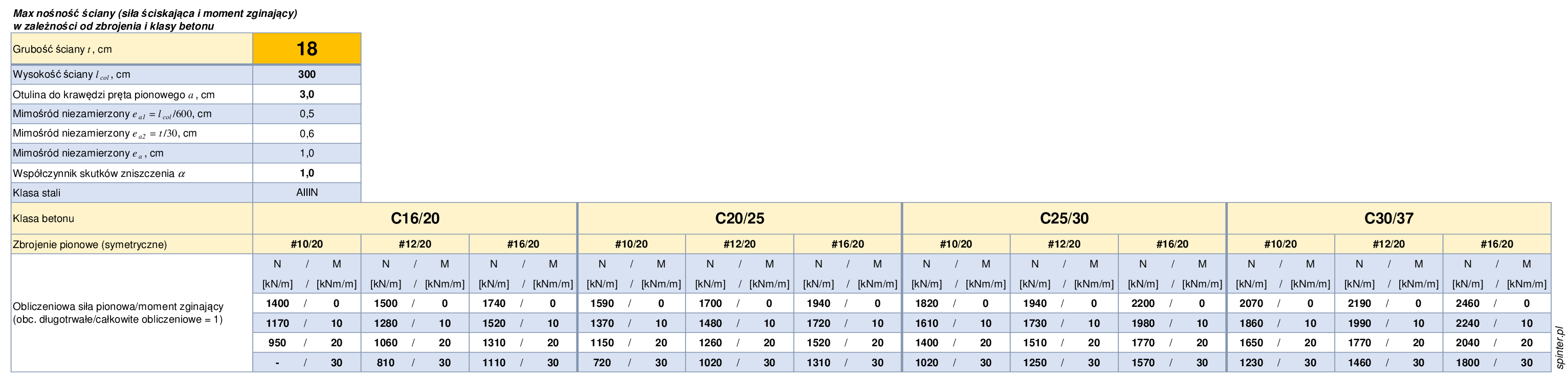

Ściana grubości 18cm i wysokości 3,0m
nosnosc-sciany-zelbetowej-18

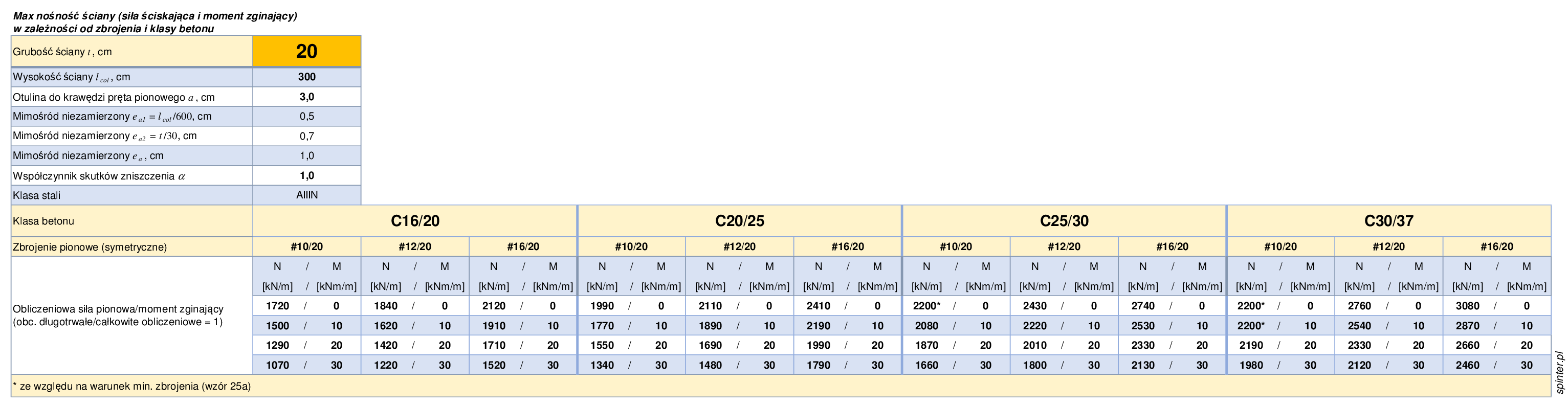

Ściana grubości 20cm i wysokości 3,0m
nosnosc-sciany-zelbetowej-20

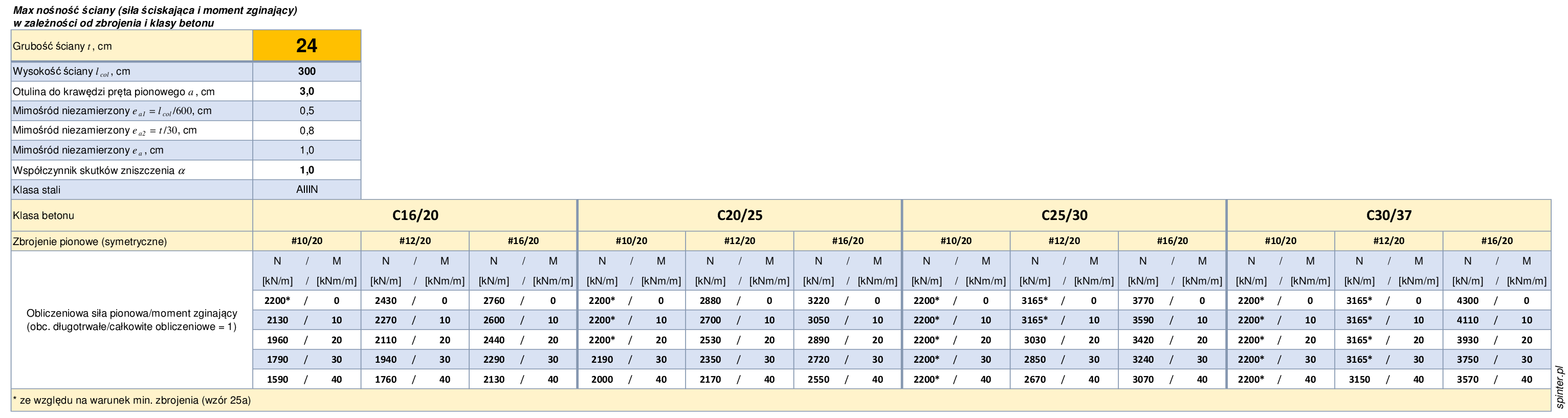

Ściana grubości 24cm i wysokości 3,0m
nosnosc-sciany-zelbetowej-24
