Zasięg wpływu głębokiego wykopu wg Instrukcji ITB Nr 376/2020 „Ochrona zabudowy w sąsiedztwie głębokich wykopów” W. Kotlicki, S. Łukasik, T. Godlewski, W. Bogusz.
Wykonanie głębokiego wykopu powoduje odprężenie warstw poniżej, co może powodować wypiętrzenie się gruntu w samym wykopie jak i jego otoczeniu. Dodatkowo obudowa wykopu, która nie jest idealnie sztywna, zawsze ulega pewnym odkształceniom, a zatem generuje przemieszczenia gruntu w pionie i poziomie.
Wyznaczanie strefy oddziaływania wykopu o głębokości H można uznać za zbędne, a wykop uznać za wykonywany w terenie niezabudowanym, jeżeli minimalna odległość d budynków od obudowy wykopu spełnia warunek:
d > 4H, gdy przy wykonywaniu wykopu nie przewiduje się obniżania zwierciadła wody gruntowej poza wykopem,
d > 5H, w przypadku, gdy może wystąpić obniżenie poziomu wody gruntowej poza wykopem.

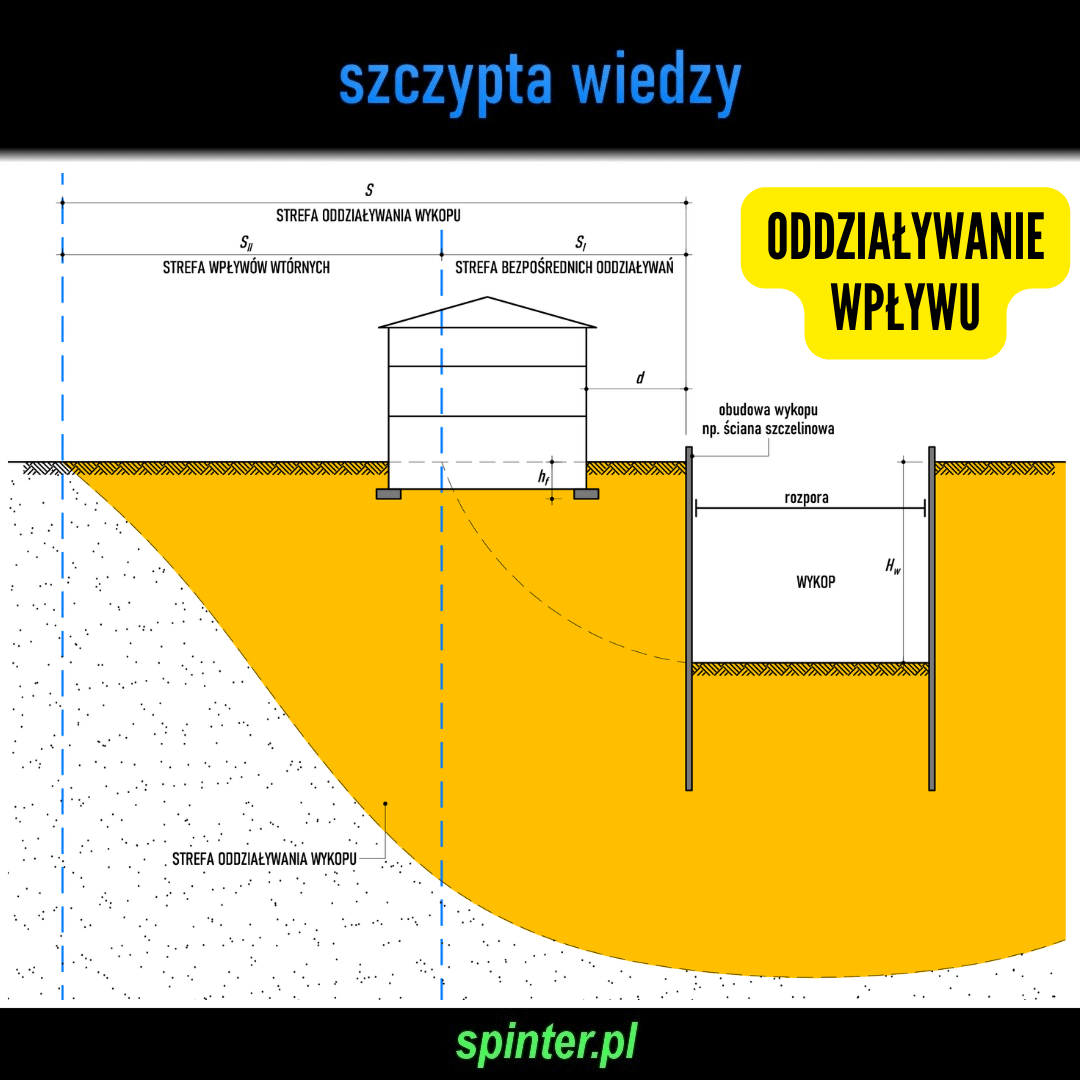

Wyróżniamy 2 strefy oddziaływań wykopu:
a) strefa bezpośrednich oddziaływań wykopu – obszar w bezpośrednim sąsiedztwie wykopu, w którym w szczególnych przypadkach (np. wskutek niedostatecznej nośności obudowy, nadmiernego ugięcia obudowy), mogą wystąpić przemieszczenia podłoża zagrażające nośności konstrukcji budynku.
b) strefa wpływów wtórnych – część strefy oddziaływań wykopu, w której występujące przemieszczenia podłoża mogą powodować uszkodzenia w budynku, jednak niezagrażające nośności konstrukcji.

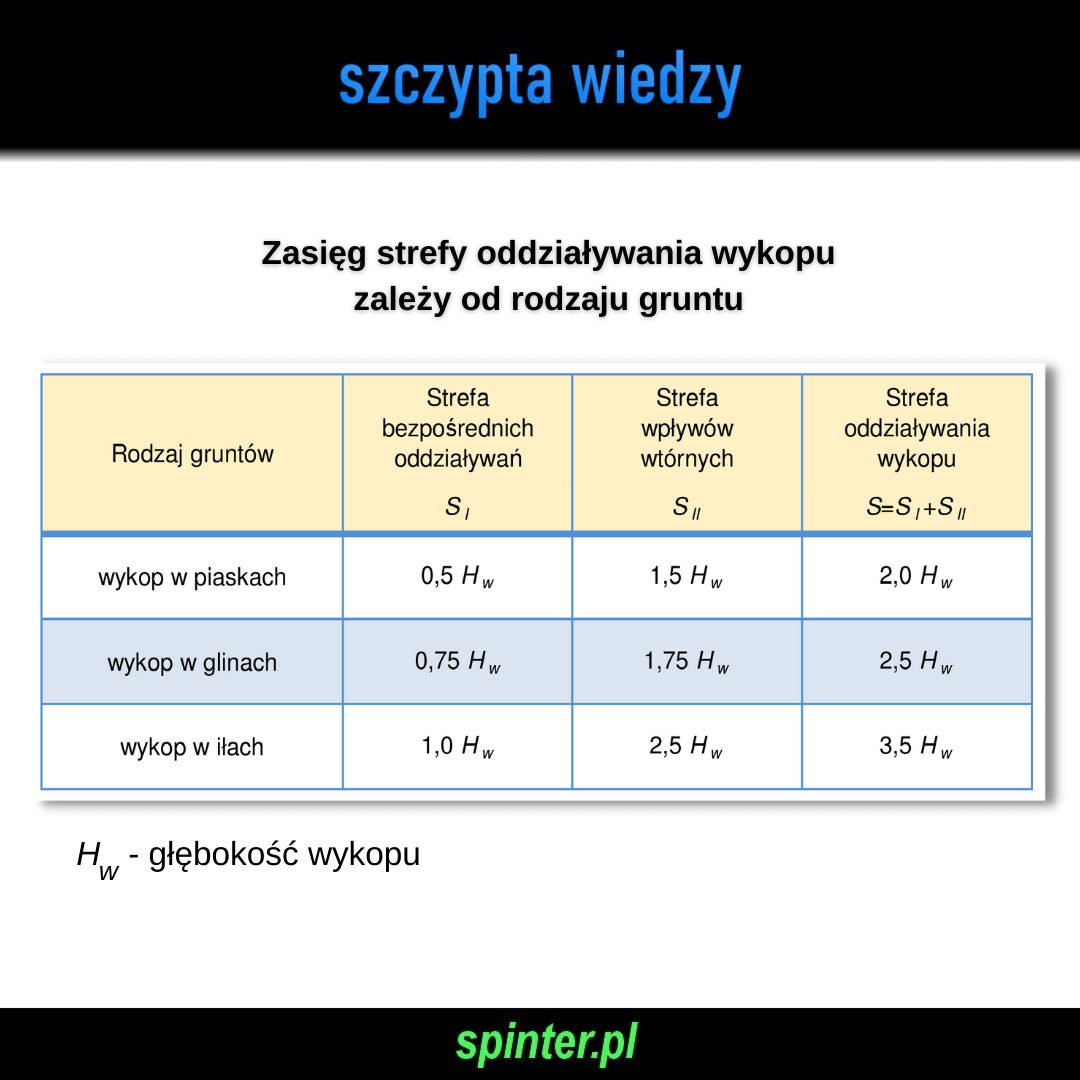

Zasięg strefy oddziaływania wykopu zależy od rodzaju gruntu.
Strefa bezpośrednich oddziaływań wynosi: – dla wykopu w piaskach 0,5H – dla wykopu w glinach 0,75H – dla wykopu w iłach 1,0H
Całkowita strefa wpływów (strefa oddziaływań bezpośrednich + wtórnych): – dla wykopu w piaskach 2,0H – dla wykopu w glinach 2,5H – dla wykopu w iłach 3,5H
