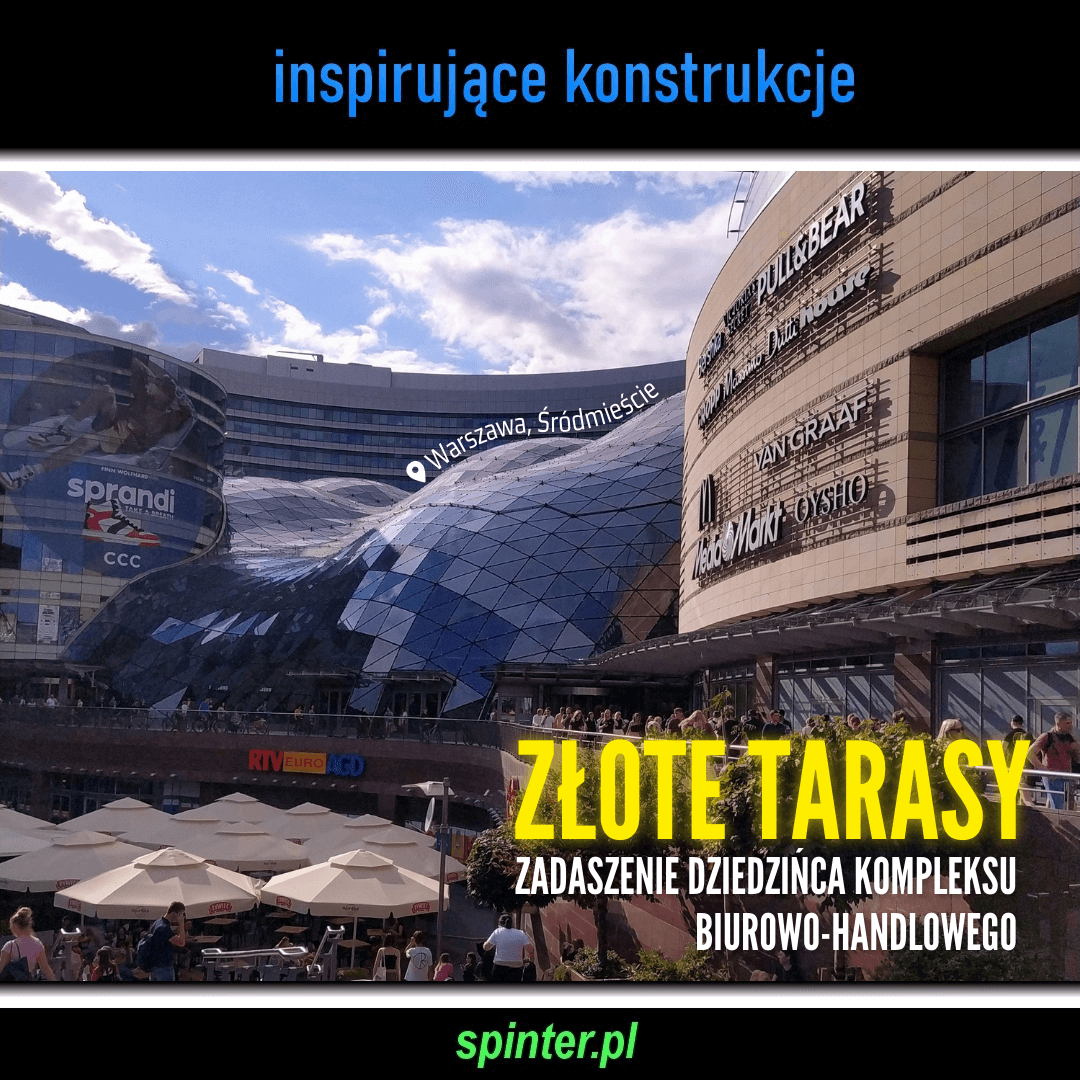

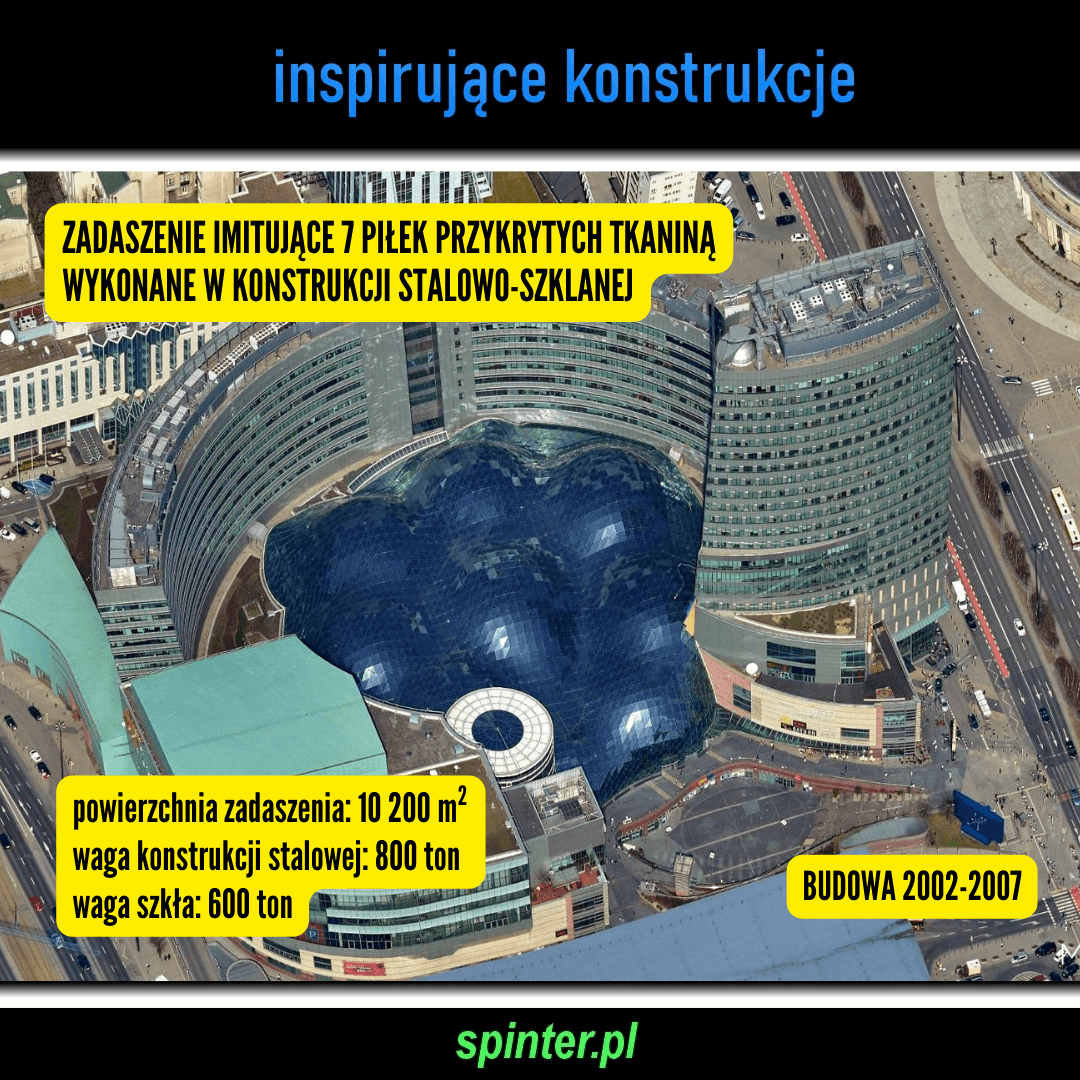

Zadaszenie dziedzińca w Złotych Tarasach w Warszawie imitujące 7 piłek przykrytych tkaniną wykonane w konstrukcji stalowo-szklanej:
– generalny wykonawca: Skanska – architektura: David Rogers, Jerde Partnership International, Los Angeles – konstrukcja: Ove Arup & Partners International Limited Sp. z o.o. Oddział w Polsce – projekt wykonawczy konstrukcji: Waagner Büro Stahlglastechnik, Wiedeń – wykonawca konstrukcji dachu: Zeman HDF, Świętochłowice
– powierzchnia zadaszenia: 10 200 m2 – waga konstrukcji stalowej: 800 ton – waga szkła: 600 ton
Rozpoczęcie budowy: 2002 r. Otwarcie kompleksu: 2007 r.

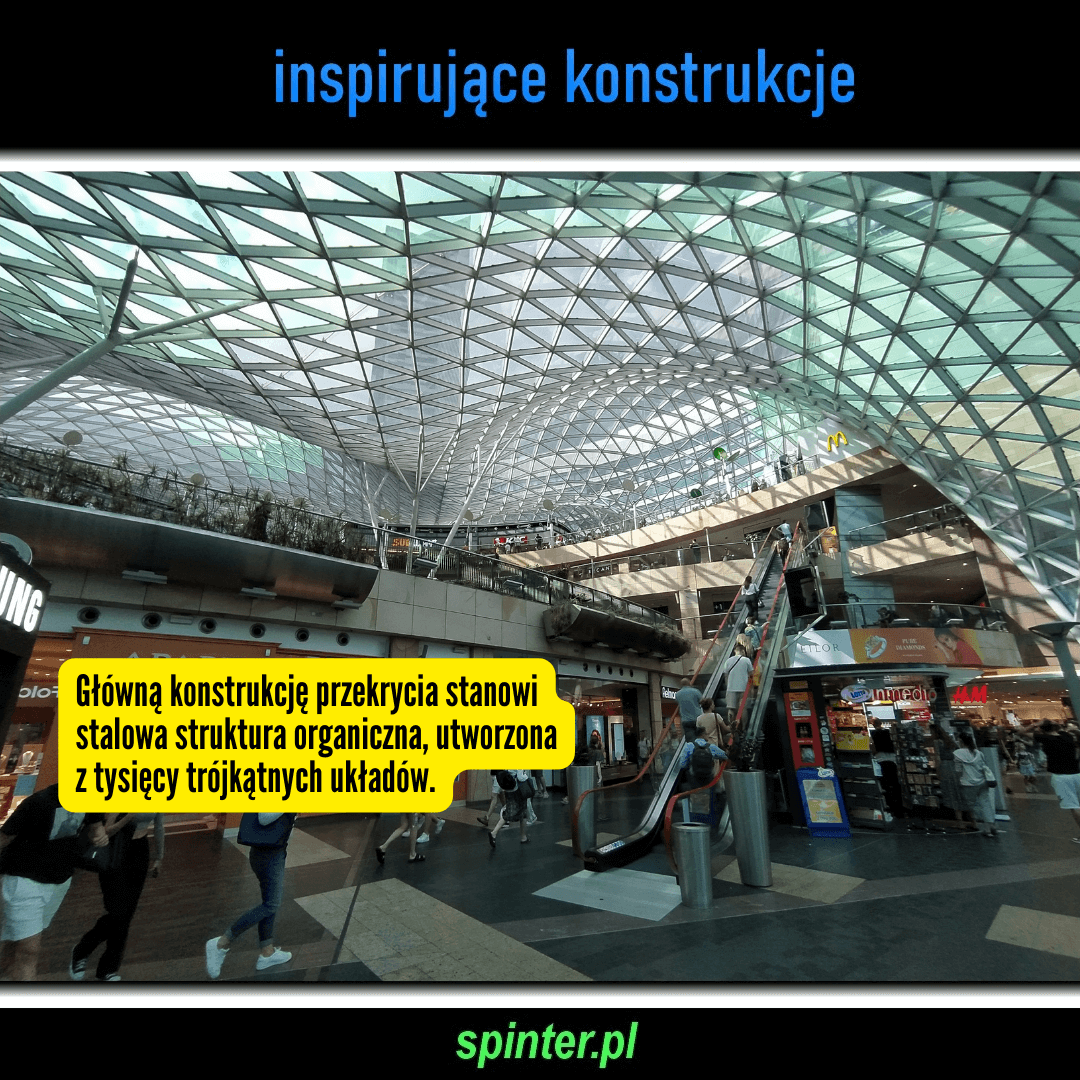

Główną konstrukcję przekrycia stanowi stalowa struktura organiczna, utworzona z tysięcy trójkątnych układów.

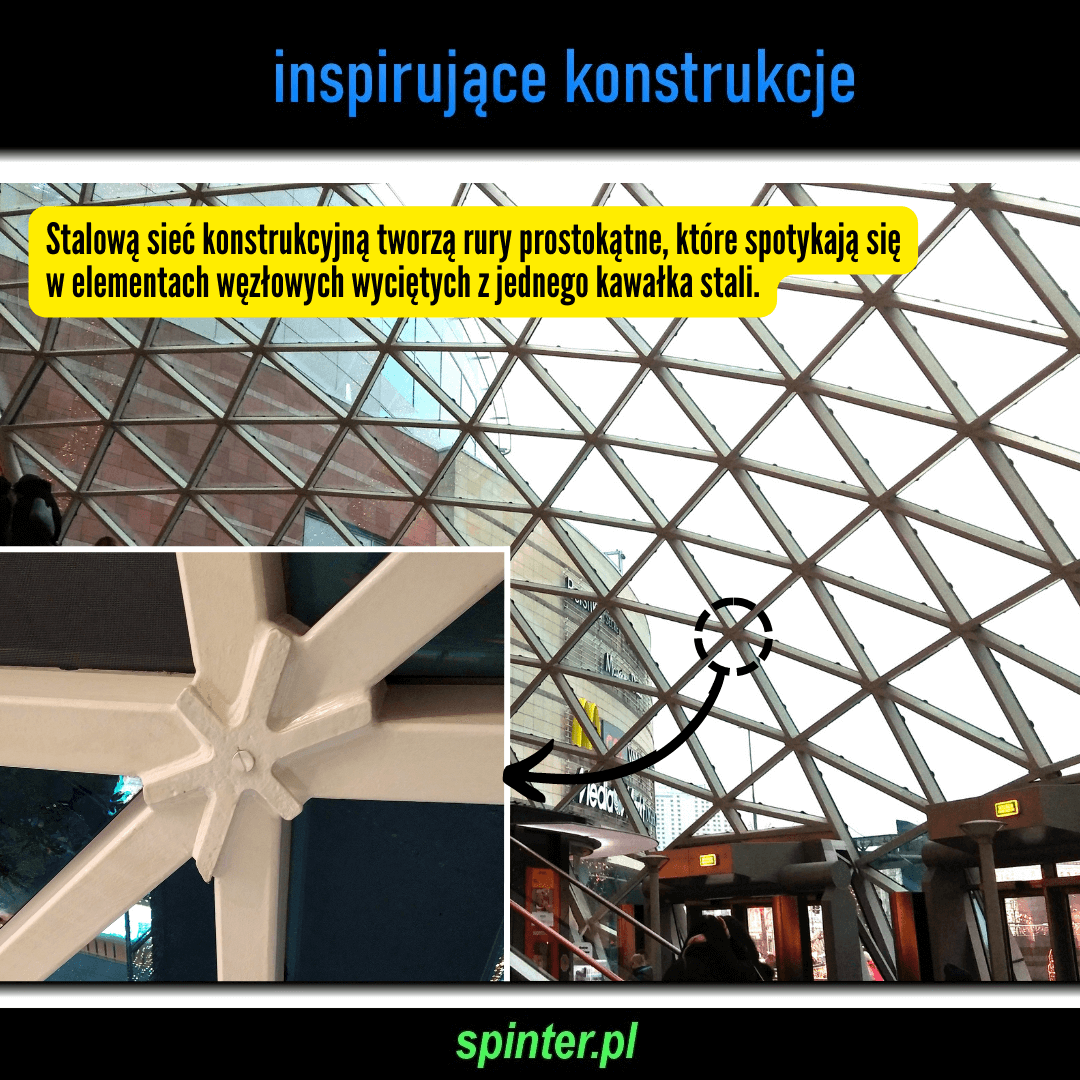

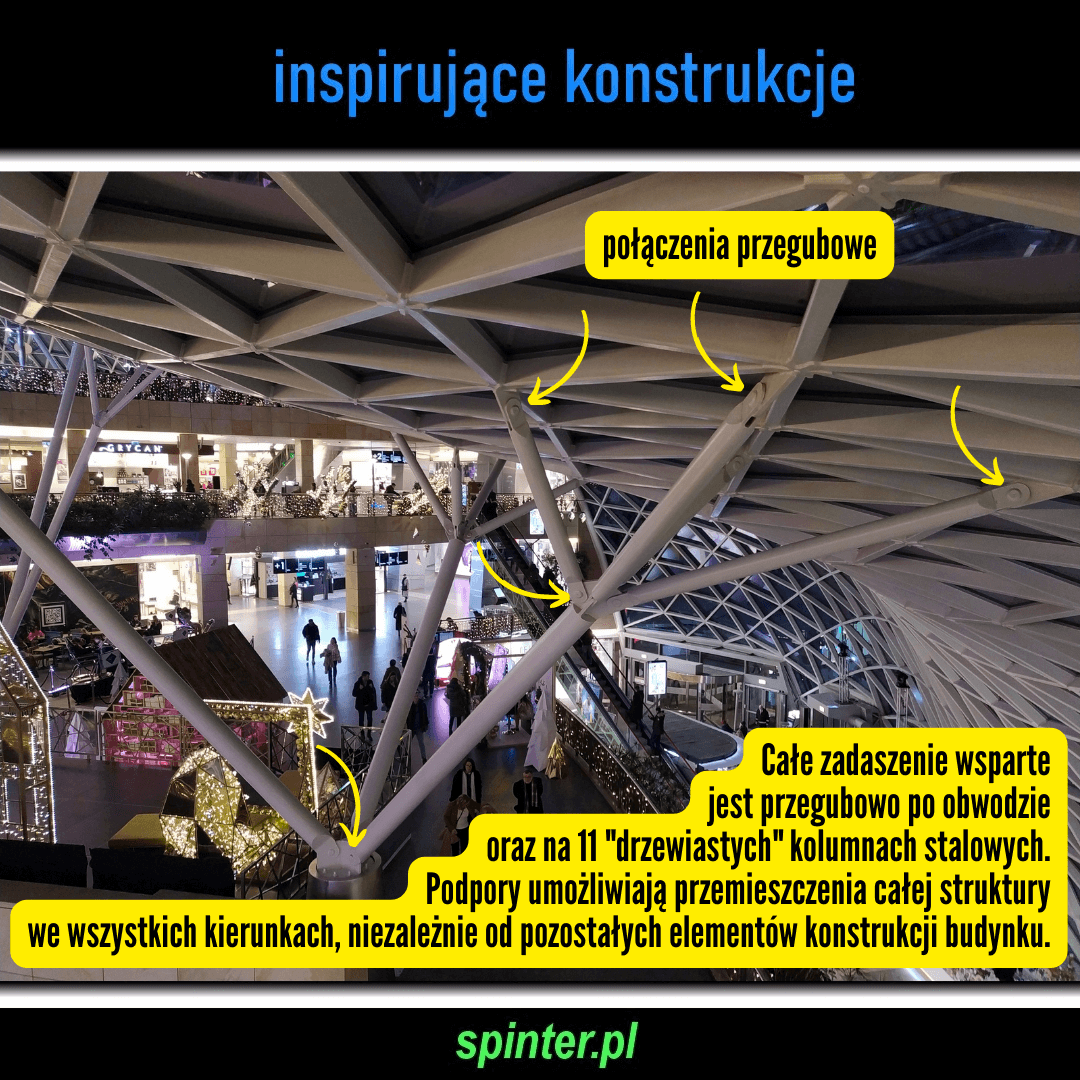

Całe zadaszenie wsparte jest przegubowo po obwodzie oraz na 11 „drzewiastych” kolumnach stalowych. Podpory umożliwiają przemieszczenie całej struktury we wszystkich kierunkach, niezależnie od pozostałych elementów konstrukcji. Stalową sieć konstrukcyjną tworzą rury prostokątne, które spotykają się w elementach węzłowych wyciętych z jednego kawałka stali.

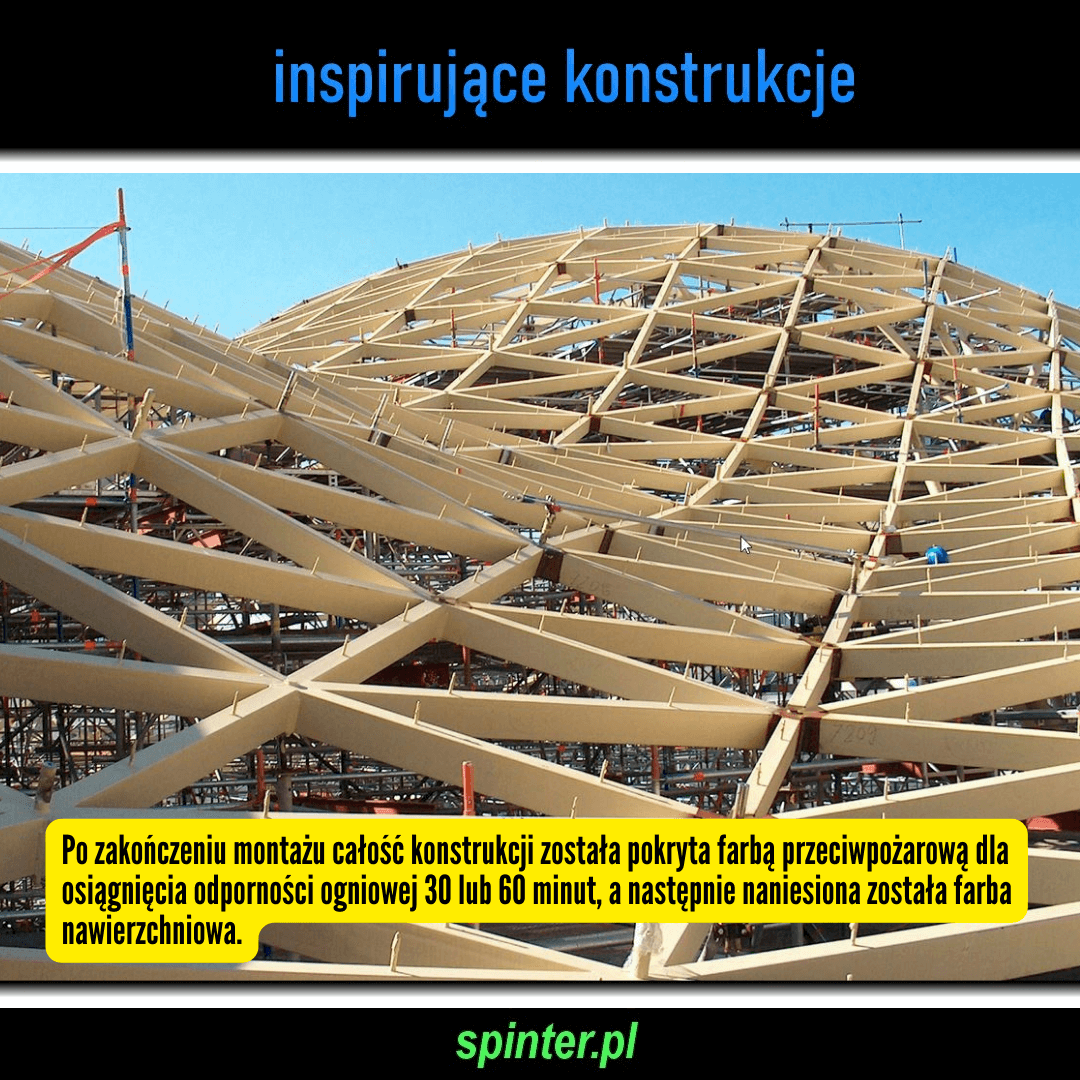

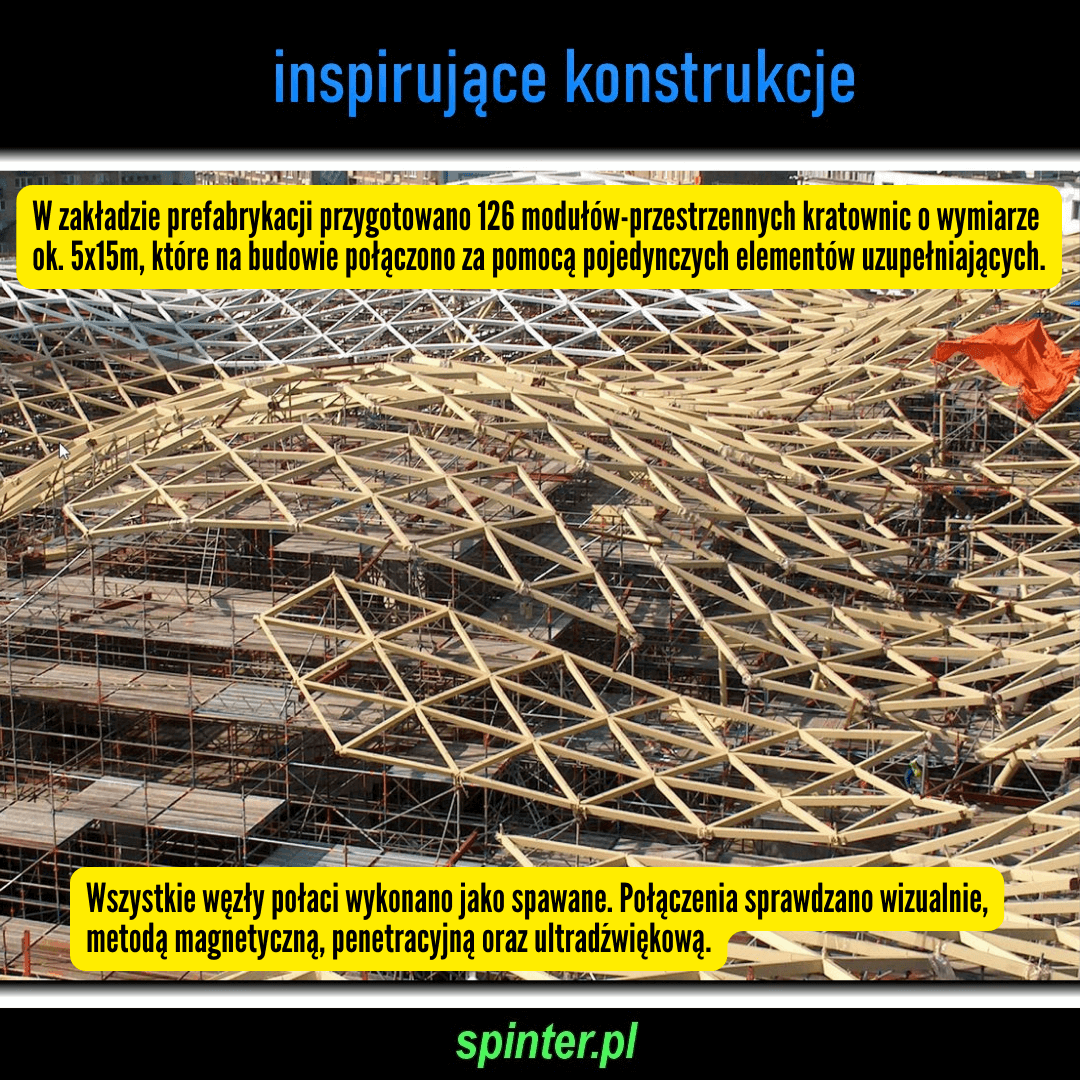

W zakładzie prefabrykacji przygotowano 126 modułów – przestrzennych kratownic o wymiarze ok. 5×15 m, które na budowie połączono za pomocą pojedynczych elementów uzupełniających. Wszystkie węzły połaci wykonano jako spawane. Połączenia sprawdzano wizualnie, metodą magnetyczną, penetracyjną oraz ultradźwiękową. Po zakończeniu montażu całość konstrukcji została pokryta farbą przeciwpożarową dla osiągnięcia odporności ogniowej 30 lub 60 minut, a następnie naniesiona została warstwa nawierzchniowa.

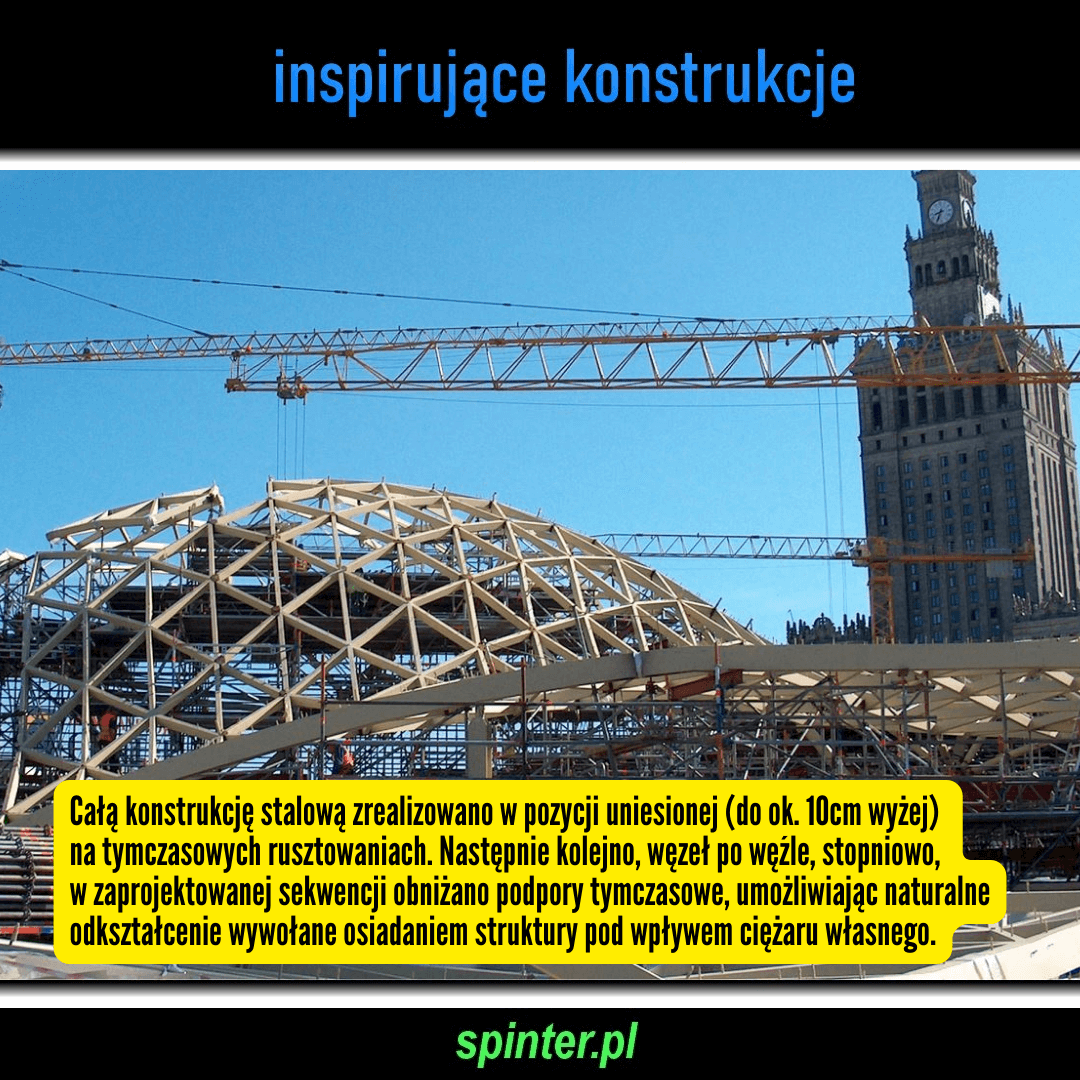

Całą konstrukcję stalową zrealizowano w pozycji uniesionej (do ok. 10 cm wyżej) na tymczasowych rusztowaniach. Następnie kolejno, węzeł po węźle, stopniowo, w zaprojektowanej sekwencji obniżano podpory tymczasowe, umożliwiając naturalne odkształcenie wywołane osiadaniem struktury pod wpływem ciężaru własnego.

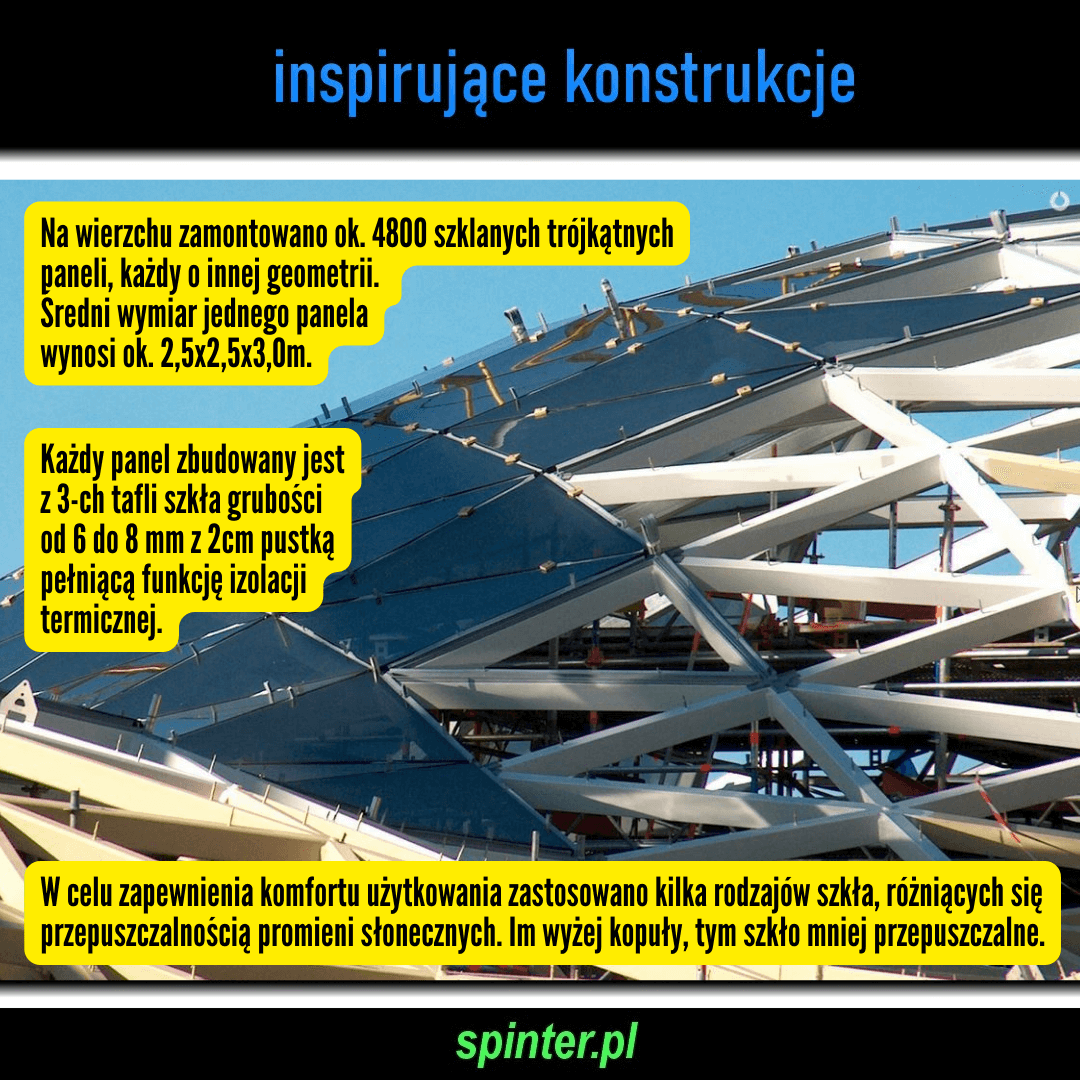

Na wierzchu zamontowano ok. 4800 szklanych trójkątnych paneli, każdy o innej geometrii. Średni wymiar jednego panela wynosi ok. 2,5×2,5×3,0 m. Każdy panel zbudowany jest z 3-ch tafli szkła grubości od 6 do 8 mm z 2 cm pustką pełniącą funkcję izolacji termicznej. W celu zapewnienia komfortu użytkowania zastosowano kilka rodzajów szkła, różniących się przepuszczalnością promieni słonecznych. Im wyżej kopuły, tym szkło mniej przepuszczalne.

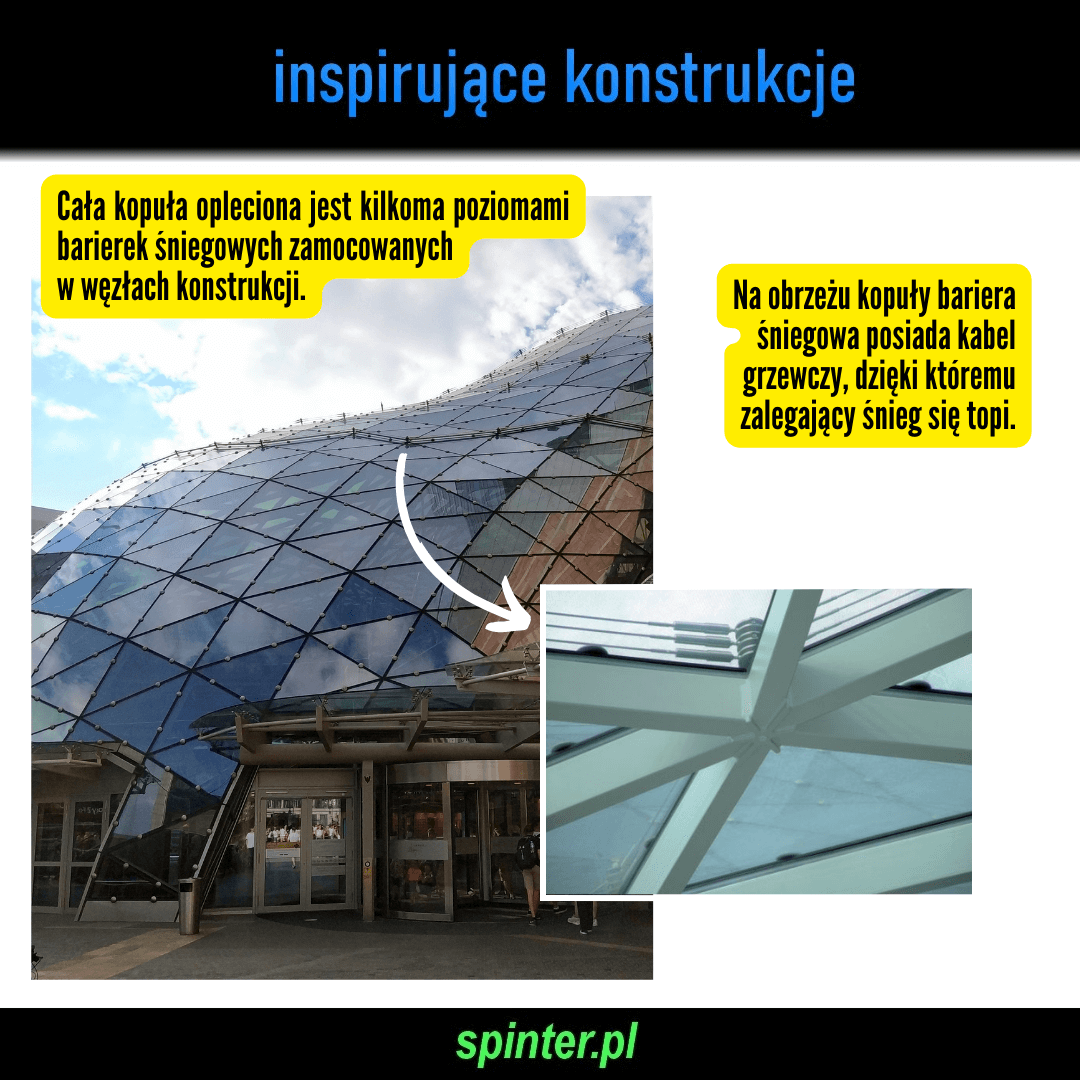

Cała kopuła opleciona jest kilkoma poziomami barierek śniegowych zamocowanych w węzłach konstrukcji. Na obrzeżu kopuły bariera śniegowa posiada kabel grzewczy, dzięki któremu zalegający śnieg się topi.
